2865609 | Phoenix Contact

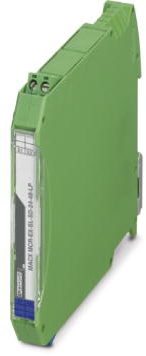

Ventilsteuerbaustein MACX MCR-EX-SL-SD-24-48-LP

Ex i-Ventilsteuerbaustein. Zur eigensicheren Ansteuerung von im Ex-Bereich installierten Ex i-Magnetventilen, Alarmbausteinen oder LEDs. Strombegrenzung bei 48 mA. Für Gase bis Gruppe IIC, schleifengespeist, galvanische Trennung, SIL 3. Schraubanschluss.

Die technischen Merkmale von 2865609 von Phoenix Contact im Überblick

• Artikelbezeichnung : MACX MCR-EX-SL-SD-24-48-LP
• Ausführung des elektrischen Anschlusses : Schraubanschluss
• Anzahl der Ausgangsbereiche (4 mA...20 mA) : 0
• Anzahl der Ausgangsbereiche (5 V...0 V) : 0
• Anzahl der Eingangsbereiche (-300 mV...+300 mV) : 0
• Anzahl der Eingangsbereiche (4 mA...20 mA) : 0
• Anzahl der Eingangsbereiche (-20 V...+20 V) : 0
• Anzahl der Eingangsbereiche (20 mA...0 mA) : 0
• Anzahl der Eingangsbereiche (2 V...10 V) : 0
• Anzahl der Eingangsbereiche (10 V...2 V) : 0
• Anzahl der Eingangsbereiche (10 V...0 V) : 0
• Anzahl der Eingangsbereiche (-2 V...+2 V) : 0
• Anzahl der Eingangsbereiche (1 V...5 V) : 0
• Anzahl der Eingangsbereiche (0 mV...500 mV) : 0
• Anzahl der Eingangsbereiche (-10 mA...+10 mA) : 0
• Anzahl der Eingangsbereiche (0 mV...300 mV) : 0
• Anzahl der Eingangsbereiche (0 mV...200 mV) : 0
• Anzahl der Eingangsbereiche (-10 V...+10 V) : 0
• Anzahl der Eingangsbereiche (0 mV...100 mV) : 0
• Anzahl der Eingangsbereiche (-1 V...+1 V) : 0
• Anzahl der Eingangsbereiche (0 mA...10 mA) : 0
• Anzahl der Eingangsbereiche (+5 V...-5 V) : 0
• Anzahl der Eingangsbereiche (0 mV...60 mV) : 0
• Anzahl der Ausgangsbereiche (20 mA...4 mA) : 0
• Anzahl der Ausgangsbereiche (20 mA...0 mA) : 0
• Anzahl der Eingangsbereiche (0 V...5 V) : 0
• Anzahl der Eingangsbereiche (-2,5 V...+2,5 V) : 0
• Anzahl der Ausgangsbereiche (5 V...1 V) : 0
• Anzahl der Eingangsbereiche (0 V...30 V) : 0
• Anzahl der Eingangsbereiche (-20 mA...+20 mA) : 0
• Anzahl der Eingangsbereiche (0 V...24 V) : 0
• Anzahl der Eingangsbereiche (+10 V...-10 V) : 0
• Anzahl der Eingangsbereiche (0 V...20 V) : 0
• Anzahl der Eingangsbereiche (0 mA...20 mA) : 0
• Anzahl der Eingangsbereiche (5 V...0 V) : 0
• Anzahl der Eingangsbereiche (0 mA...5 mA) : 0
• Anzahl der Eingangsbereiche (0 V...2,5 V) : 0
• Anzahl der Eingangsbereiche (0 V...2 V) : 0
• Anzahl der Eingangsbereiche (20 mA...4 mA) : 0
• Anzahl der Eingangsbereiche (0 V...10 V) : 0
• Anzahl der Eingangsbereiche (5 V...1 V) : 0
• Anzahl der Eingangsbereiche (0 V...1 V) : 0
• Anzahl der Eingangsbereiche (-100 mV...+100 mV) : 0
• Anzahl der Eingangsbereiche (-60 mV...+60 mV) : 0
• Anzahl der Eingangsbereiche (-500 mV...+500 mV) : 0
• Anzahl der Eingangsbereiche (-5 mA...+5 mA) : 0
• Anzahl der Eingangsbereiche (-5 V...+5 V) : 0
• Anzahl der Ausgangsbereiche (2 V...10 V) : 0
• Anzahl der Ausgangsbereiche (+5 V...-5 V) : 0
• Anzahl der Ausgangsbereiche (10 mA...+10 mA) : 0
• Anzahl der Ausgangsbereiche (+10 V...-10 V) : 0
• Anzahl der Ausgangsbereiche (1 V...5 V) : 0
• Anzahl der Ausgangsbereiche (0 V...1 V) : 0
• Anzahl der Ausgangsbereiche (0 mV...60 mV) : 0
• Anzahl der Ausgangsbereiche (0 mV...500 mV) : 0
• Anzahl der Ausgangsbereiche (0 mV...300 mV) : 0
• Anzahl der Ausgangsbereiche (0 V...2 V) : 0
• Anzahl der Ausgangsbereiche (0 mV...100 mV) : 0
• Anzahl der Ausgangsbereiche (10 V...0 V) : 0
• Anzahl der Ausgangsbereiche (0 mA...5 mA) : 0
• Anzahl der Ausgangsbereiche (0 mA...10 mA) : 0
• Anzahl der Ausgangsbereiche (0 mV...200 mV) : 0
• Anzahl der Ausgangsbereiche (0 V...20 V) : 0
• Anzahl der Ausgangsbereiche (0 V...2,5 V) : 0
• Anzahl der Ausgangsbereiche (0 V...24 V) : 0
• Anzahl der Ausgangsbereiche (0 V...10 V) : 0
• Anzahl der Ausgangsbereiche (0 V...5 V) : 0
• Anzahl der Ausgangsbereiche (-500 mV...+500 mV) : 0
• Anzahl der Ausgangsbereiche (-5 mA...+5 mA) : 0
• Anzahl der Ausgangsbereiche (-5 V...+5 V) : 0
• Anzahl der Ausgangsbereiche (-300 mV...+300 mV) : 0
• Anzahl der Ausgangsbereiche (-60 mV...+60 mV) : 0
• Anzahl der Ausgangsbereiche (10 V...2 V) : 0
• Anzahl der Ausgangsbereiche (-20 V...+20 V= : 0
• Anzahl der Ausgangsbereiche (0 V...30 V) : 0
• Anzahl der Ausgangsbereiche (-2,5 V...+2,5 V) : 0
• Anzahl der Ausgangsbereiche (-2 V...+2 V) : 0
• Anzahl der Ausgangsbereiche (0 mA...20 mA) : 0
• Anzahl der Ausgangsbereiche (-100 mV...+100 mV) : 0
• Anzahl der Ausgangsbereiche (-10 V...+10 V) : 0
• Anzahl der Ausgangsbereiche (-20 mA...+20 mA) : 0
• Anzahl der Ausgangsbereiche (-1 V...+1 V) : 0
• Anzahl der Kanäle : 1
• Anzahl der festen Eingänge : 1
• Anzahl der festen Ausgänge : 1
• Anzahl der wählbaren Eingänge : 1
• Anzahl der wählbaren Ausgänge : 1
• Tiefe : 114.5 mm
• Störmeldeausgang vorhanden : Nein
• Temperaturdrift : 0.01 %/K
• SIL (in Anlehnung an IEC 61508) : 3
• Schutzart (IP) : IP20
• Gerätebauform : Einbaugerät
• Breite : 12.6 mm
• Höhe : 99 mm
• Montageart : Hutschiene 35 mm
• Produkttypbezeichnung : Ventilsteuerbaustein
• galvanische Trennung zwischen den Eingängen vorhanden : Nein
• eigensicher (in Anlehnung an EN 60947-5-6 NAMUR) : Ja
