1007-C-0.7N-AU-0.9 C | PTR

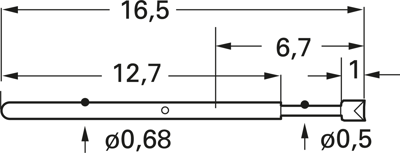

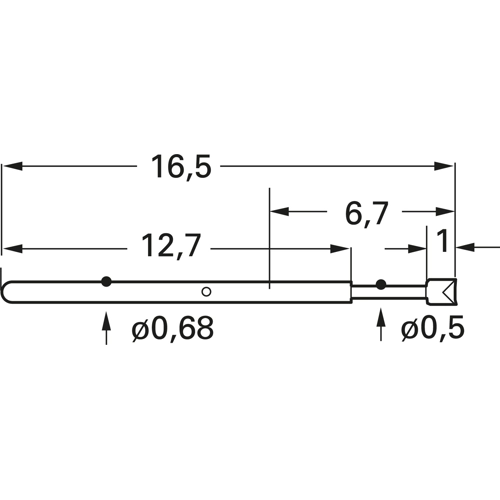

Standard-Federkontakt mit Tastkopf, Rundkopf, Ø 0.68 mm, Hub 2.8 mm, RM 1.27 mm, L 16.5 mm, 1007-C-0.7N-AU-0.9 C

Bestellnr.: 12H1805
EAN: 4099889468342
HTN:
1007-C-0.7N-AU-0.9 C
610070013
Herstellerserien: 1007
PTR
1007-C-0.7N-AU-0.9 C PTR Prüfstifte
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,0579 € *
Sofort verfügbar: 13 Stk.
Lieferzeit ab Hersteller: 3 Wochen **
Gesamtpreis:
4,06 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,0579 €
10 Stk.
3,5938 €
100 Stk.
3,1297 €
250 Stk.
2,8917 €
1000 Stk.
2,6537 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Standard-Federkontakte Typ PTR 10.

Form A: Innenkegel 90°, für Steckerstifte, Wire-Wrap-Stifte und gerade/gebogene Anschlüsse. Einsatz bei gereinigten Leiterplatten, da Verschmutzungsgefahr. Form B: Spitze 30°, für Leiterbahnen, Durchkontaktierungen, Lötstellen und Prüfpads. Form BS: Praxisgerechte flexible Nadel, punktuell einsetzbar zum sicheren Durchdringen von Fluxmitteln und Verunreinigungen auf ungewaschenen Leiterplatten oder Baugruppen bzw. zum Kontaktieren von SMD. Form C: Waffel, für gerade/gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderpins. Form D: Rundkopf, für Kontaktierung von Leiterbahnen und Kontaktflächen. Aufgrund der runden Kopfform werden keine Abdrücke auf der Kontaktfläche hinterlassen. Eingesetzt auch zur Kontaktierung von Buchsen in Steckverbindern. Form G: 4-fach Krone, für Anschlussdrähte, Lötstellen und Prüfpads bei nicht zu starken Verunreinigungen. Form H: Dreikant, offene Durchkontaktierungen werden problemlos kontaktiert, auch bei Flussmittelrückständen. Form Q: 4-fach Krone, selbstreinigend, Kontaktierung stark verschmutzter Leiterplatten. Der besondere Schliff des Tastkopfes leitet den Schmutz nach außen.

Prüfstifte mit Tastkopf Serie 1007.

Rastermaß: 1,27 mm, Maximal-Hub: 2,8 mm, Arbeitshub: 2,4 mm, Federkraft bei Arbeitshub (±20 %): 0,7 N, Federvorspannung: 0,25 N, Strombelastung: 1,0 A, Durchgangswiderstand: typ. 30 m Ohm, Gehäuse: Bronze, vergoldet, Feder: Federstahl.

Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 1007-C-0,7 N-Au-0,9, C, D 0,9 mm, Stahl.

Technische Daten
Durchmesser 0.68 mm
Hub 2.8 mm
Kopfform Rundkopf
Länge 16.5 mm
Material Stahl
Nennstrom 1 A
Rastermaß 1.27 mm
Logistik
Ursprungsland DE
Zolltarifnummer 85369095
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
