1010-A-0.8NE-AU-1.5 | PTR

Standard-Federkontakte Typ PTR 10.

Form A: Innenkegel 90°, für Steckerstifte, Wire-Wrap-Stifte und gerade/gebogene Anschlüsse. Einsatz bei gereinigten Leiterplatten, da Verschmutzungsgefahr. Form B: Spitze 30°, für Leiterbahnen, Durchkontaktierungen, Lötstellen und Prüfpads. Form BS: Praxisgerechte flexible Nadel, punktuell einsetzbar zum sicheren Durchdringen von Fluxmitteln und Verunreinigungen auf ungewaschenen Leiterplatten oder Baugruppen bzw. zum Kontaktieren von SMD. Form C: Waffel, für gerade/gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderpins. Form D: Rundkopf, für Kontaktierung von Leiterbahnen und Kontaktflächen. Aufgrund der runden Kopfform werden keine Abdrücke auf der Kontaktfläche hinterlassen. Eingesetzt auch zur Kontaktierung von Buchsen in Steckverbindern. Form G: 4-fach Krone, für Anschlussdrähte, Lötstellen und Prüfpads bei nicht zu starken Verunreinigungen. Form H: Dreikant, offene Durchkontaktierungen werden problemlos kontaktiert, auch bei Flussmittelrückständen. Form Q: 4-fach Krone, selbstreinigend, Kontaktierung stark verschmutzter Leiterplatten. Der besondere Schliff des Tastkopfes leitet den Schmutz nach außen.

Prüfstifte mit Tastkopf Serie 1010.

Rastermaß: 1,91 mm, Maximal-Hub: 3,0 mm, Arbeitshub: 2,4 mm, Federkraft bei Arbeitshub (±20 %): 0,8 N, Federvorspannung: 0,2 N, Strombelastung: 2,0 A, Durchgangswiderstand: typ. 20 m Ohm, Gehäuse: Bronze, vergoldet, Feder: Edelstahl, vernickelt...

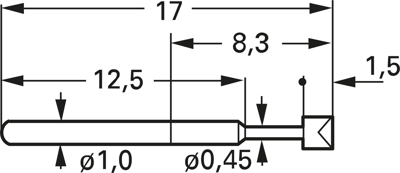

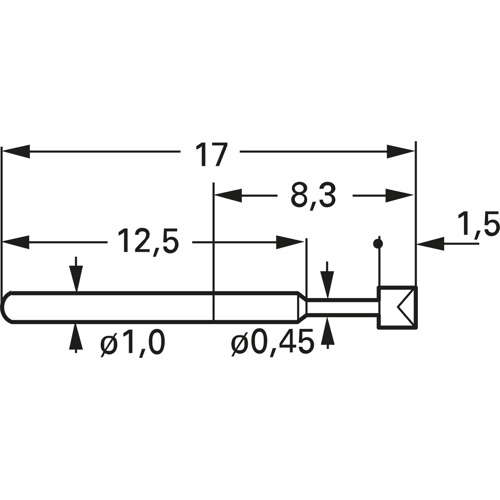

Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 1010-A-0,8 N-Au-1,5, A, 1,5 mm, Stahl.
