1040-C-1.5N-AU-4.0 | PTR

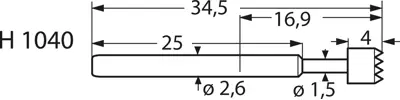

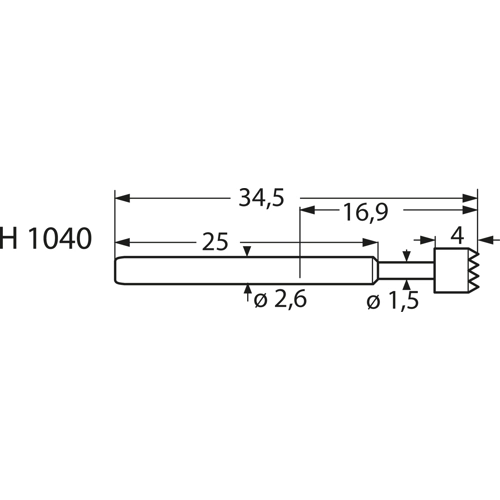

ICT-Federkontakt mit Tastkopf, Waffel, Ø 2.6 mm, Hub 5.5 mm, RM 4 mm, L 34.5 mm, 1040-C-1.5N-AU-4.0

Bestellnr.: 12H2092
EAN: 4099889468649
HTN:
1040-C-1.5N-AU-4.0
610400025
Herstellerserien: 1040
PTR
1040-C-1.5N-AU-4.0 PTR Prüfstifte
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,0702 € *
Sofort verfügbar: 123 Stk.
Nächste Lieferung: 242 Stk. bestätigt für 08.01.2025
Lieferzeit ab Hersteller: 3 Wochen **
Gesamtpreis:
3,07 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,0702 €
10 Stk.
2,7132 €
100 Stk.
2,4514 €
250 Stk.
2,2372 €
1000 Stk.
2,0468 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Federkontakt mit Rastermaß 4,0 mm Typ PTR 1040.

Form A: Innenkegel 90°, für Steckerstifte, Wire-Wrap-Stifte und gerade bzw. gebogene Anschlüsse. Einsatz möglichst nur bei gereinigten Leiterplatten da Verschmutzungsgefahr. Form B: Spitze 30°, für Leiterbahnen, Durchkontaktierungen, Lötstellen und Prüfpads. Form C: Universelle Waffel-Kopfform für gerade und gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderanschlüssen. Form D: Rundkopf, für Kontaktierung von Leiterbahnen und Kontaktflächen. Aufgrund der runden Kopfform werden keine Abdrücke auf der Kontaktfläche hinterlassen. Eingesetzt auch zur Kontaktierung von Buchsen in Steckverbindern. Form E: Kegel, saubere Durchkontaktierungen oder Buchsen in Steckverbindern. Form F: Flachkopf, geeignet für Flachsteckzungen und für gewölbte, saubere Kontaktflächen, um Beschädigungen an der Oberfläche zu vermeiden.

Prüfstifte mit Tastkopf Serie 1040.

Rastermaß: 4,0 mm, Maximal-Hub: 5,5 mm, Arbeitshub: 4,4 mm, Federkraft bei Arbeitshub (±20 %): 1,5 N, Federvorspannung: 0,5 N, Strombelastung: 5,0 A, Durchgangswiderstand: typ. 30 m Ohm, Gehäuse: Messing, vergoldet, Feder: Federstahl, vergoldet.

Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 1040-C-1,5 N-Au-4,0, C, D 4,0 mm, Stahl.

Technische Daten
Durchmesser 2.6 mm
Hub 5.5 mm
Kopfform Waffel
Länge 34.5 mm
Material Messing
Nennstrom 5 A
Rastermaß 4 mm
Logistik
Ursprungsland DE
Zolltarifnummer 85369095
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
