3010/2-F1-2.3N-HTK-3.0 | PTR

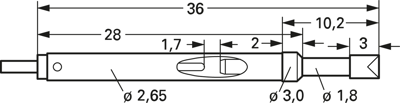

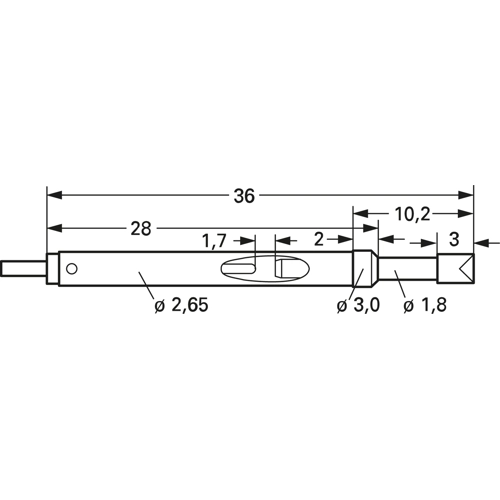

Schalt-Federkontakt mit Tastkopf, Rundkopf, Ø 2.65 mm, Hub 5 mm, RM 4 mm, L 36 mm, 3010/2-F1-2.3N-HTK-3.0
Schalt-Federkontakte Typ PTR 30.
Form A: Innenkegel 90°, für Steckerstifte, Wire-Wrap-Stifte und gerade bzw. gebogene Anschlüsse. Einsatz möglichst nur bei gereinigten Leiterplatten da Verschmutzungsgefahr. Form C: Waffel für gerade und gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderanschlüssen. Form D: Rundkopf, für Kontaktierung von Leiterbahnen und Kontaktflächen. Aufgrund der runden Kopfform werden keine Abdrücke auf der Kontaktfläche hinterlassen. Eingesetzt auch zur Kontaktierung von Buchsen und Steckverbindern. Form F: Flachkopf, geeignet für Flachsteckzungen und für gewölbte, saubere Kontaktflächen, um Beschädigungen an der Oberfläche zu vermeiden.
Prüfstifte mit Tastkopf Serie 3010/2.
Rastermaß: 4,0 mm, Maximal-Hub: 5,0 mm, Arbeitshub: 4,0 mm, Schalthub: 1,7 mm, Federkraft bei Arbeitshub (±20 %): 2,3 N, Federvorspannung: 0,3 N, Federkraft bei Schalthub: 0,75 N, Strombelastung Hülse-Kolben/Pin-Kolben: 5,0/1,0 A, Durchgangswiderstand Hülse-Kolben/Pin-Kolben: typ. 15/50 m Ohm, Gehäuse: Messing, vergoldet, Feder: Federstahl, vergoldet.
Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 3010/2-F1-2,3 N-Au-3,0/1,0x4,0, F1, D 3,0 mm, Stahl vergoldet.
Durchmesser | 2.65 mm | |
Hub | 5 mm | |
Kopfform | Rundkopf | |
Länge | 36 mm | |
Material | Messing | |
Nennstrom | 5 A | |
Rastermaß | 4 mm |
Ursprungsland | DE |
Zolltarifnummer | 85369095 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
