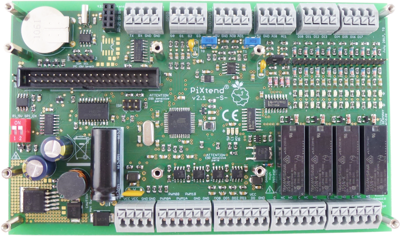

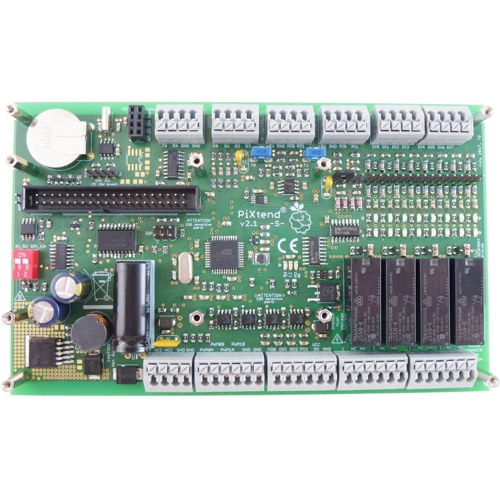

PIXTEND V2 -S- EXTENSION BOARD | Qube Solutions

PiXtend V2 -S- ist eine, auf dem leistungsfähigen Raspberry Pi Einplatinencomputer basierende, speicherprogrammierbare Steuerung (SPS / engl.: PLC). Das breite Spektrum digitaler und analoger Ein- & Ausgänge ermöglicht den Anschluss unterschiedlichster Sensoren und Aktoren aus der Industrie und dem Maker-Bereich. Die Verbindung zu anderen Geräten, Steuerungen und Computersystemen wird über serielle Standard-Schnittstellen (RS232, Ethernet, WiFi) hergestellt.

Die Schnittstellen & I/Os sind robust ausgeführt und entsprechen der SPS-Norm (IEC 61131-2).PiXtend V2 -S- Extension Board

Die Variante "Extension Board" richtet sich an Privatpersonen und schulische Einrichtungen, die bereits einen Raspberry Pi B+, 2 B oder 3 B besitzen. Im Lieferumgang ist kein Raspberry Pi enthalten, jedoch alle Bauteile um diesen anzuschließen und zu befestigen. Es sind keine Lötarbeiten notwendig.

So erhalten Sie den vollen PiXtend V2 -S- Funktionsumfang in Form einer Erweiterungsplatine zum kleinsten Preis. Für den Betrieb benötigen Sie noch ein geeignetes Netzteil, einen der genannten Raspberry Pi Varianten und eine SD-Speicherkarte.

Unterstütze Software:

•CODESYS V3 - Professionelles Programmiersystem zur Steuerungsprogrammierung (SPS) nach IEC 61131-3

•C - Der Standard in der Linux-Welt

•Python - Die Sprache des Raspberry Pi, Scriptsprache

•FHEM - Beliebtes Open Source Home-Automation-System, Bedienung per Web oder App

•Node-RED - grafische Flussprogrammierung für das IoT-Zeitalter

•OpenPLC - Kostenloses System zur SPS Programmierung nach IEC 61131-3

•Coming Soon: FourZero - Das Programmiersystem für verteilte Steuerungssysteme und Industrie 4.0 - nach IEC 61499

Hardware-Details:

•8x digitale Eingänge (3,3 V / 5 V / 12 V / 24 V)

•4x digitale Ausgänge (max. 30 V, je 0,5 A)

•4x PWM / Servo-Ausgänge (2x 16 Bit, 2x 8 Bit)

•4x Relais (max. 230 V, 6 A)

•2x analoge Spannungseingänge (0...5 V / 0...10 V)

•2x analoge Spannungsausgänge (0...10 V)

•4x GPIOs (5 V)

•Serielle Schnittstelle: RS232

•Echtzeituhr (Real Time Clock - RTC) mit Batterie-Pufferung

•Unterstützung von bis zu vier DHT11 / DHT22 / AM2302 Sensoren (Temperatur und Luftfeuchtigkeit)

•Steckplatz für 433 MHz Transmitter (Funksteckdosen), Transmitter nicht enthalten

•Onboard Spannungsregler ◦Eingang: 12 - 24 V DC (max. 30 V)

◦Ausgang: 5 V DC / 2,4 A (versorgt PiXtend V2 -S-, Raspberry Pi und angeschlossene USB-Geräte)

•Retain-/Persistent-Speicher, 32 Bytes Flash EEPROM

•Ausgelegt für die Raspberry Pi Modelle B+ / 2 B / 3 B / 3 B+

•Zulassung: CE, RoHS

Lieferumfang:

•PiXtend V2 -S- Baugruppe - fertig gelötet & getestet

•Verbindungkabel 40 polig, zwischen PiXtend V2 -S- und Raspberry Pi

•Schrauben & Jumper

•Mehrsprachiges Sicherheitsdatenblatt
