1.30.240.021/1300 | RAFI

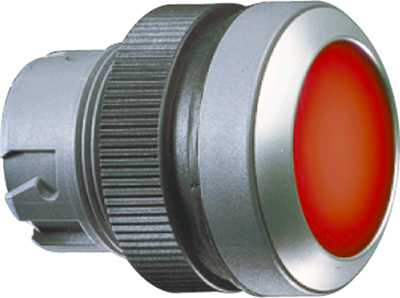

Drucktaster, beleuchtbar, tastend, Bund rund, rot, Frontring silber, Einbau-Ø 22.3 mm, 1.30.240.021/1300
Beleuchtbare Drucktaster mit flacher Blende und Frontring aus Metall Serie RAFIX 22QR
Typ: 1.30.240.021/1300
Mit rundem Bund und flacher transparenter Blende; Kontaktfunktion: tastend. Mit metallisiertem Frontring, Blendenfarbe: rot.
Einbaudurchmesser von 22,3 mm nach IEC 60947,für die Schaltelemente und Lampenfassungen, die frei kombinierbar sind und miteinander durch Einrastung verbunden werden. Schutzart vor der Schalttafel: IP 65, Betriebstemperatur: - 25 bis +70 °C, Einbaulage: beliebig, Anschluss: Schraubanschluss, Schutzklasse: II, Kontaktsystem: selbstreinigender Brückenkontakt, Betätigungskraft: 5,0 N pro Element. Betriebsstrom bei Silberkontakten: 250 V/6,0 A (125 V/10 A, 400 V/13,5 A), Betriebsstrom bei Goldkontakten: 1,0 bis 35 V AC/DC/0,01 bis 100 mA UC, Bemessungs-Isolationsspannung: 400 VAC, Bemessungsstoßspannung: 6,0 kV. Der Öffnerkontakt ist zwangstrennend nach IEC 94-5-1.
| Ausführung | Drucktaster | |
| Befestigungsart | Gewindering | |
| Beleuchtbar | Ja | |
| Bundform | rund | |
| Einbaudurchmesser | 22.3 mm | |
| Einbauhöhe | 9.4 mm | |
| Einbautiefe | 56.4 mm | |
| Farbe Betätiger | rot | |
| Farbe Frontring | silber | |
| Kontaktfunktion | tastend | |
| Schutzart (Betätigungsseite) | IP65 |
| Ursprungsland | HU |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
