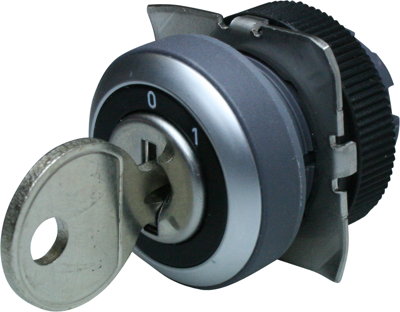

Schlüsselschalter, unbeleuchtet, rastend, Bund rund, schwarz, Frontring silber, 90°, Abzugsstellung 0 + 1, Einbau-Ø 22.3 mm, 1.30.245.222/0000
Schlüsseltaster und -schalter mit Frontring aus Metall Serie RAFIX 22QR
Typ: 1.30.245.222/0000
Bund: rund, Kontaktfunktion: rastend, Haupt- und Gruppenschlüssel: nein, General- und Wendeschlüssel: nein, Schließung: 455/Ronis, Zuhaltungen: 4. Mit metallisiertem Frontring. mit Funktion rastend 1 x 90°, Abzug: 0 + 1. Lieferumfang: Gewindering mit Kralle und 2 Schlüssel.
Einbaudurchmesser von 22,3 mm nach IEC 60947, geeignet für Schaltelemente die miteinander durch Einrastung verbunden werden. Schutzart vor der Schalttafel: IP 65, Betriebstemperatur: - 25 bis +70 °C, Einbaulage: beliebig, Anschluss: Schraubanschluss, Schutzklasse: II, Kontaktsystem: selbstreinigender Brückenkontakt, Betätigungskraft: 5,0 N pro Element. Betriebsstrom bei Silberkontakten: 250 V/6,0 A (125 V/10 A, 400 V/13,5 A), Betriebsstrom bei Goldkontakten: 1,0 bis 35 V AC/DC/0,01 bis 100 mA UC, Bemessungs-Isolationsspannung: 400 VAC, Bemessungsstoßspannung: 6,0 kV. Der Öffnerkontakt ist zwangstrennend nach IEC 94-5-1.
| Ausführung | Schlüsselschalter | |
| Befestigungsart | Gewindering | |
| Beleuchtbar | Nein | |
| Bundform | rund | |
| Drehwinkel | 90° | |
| Einbaudurchmesser | 22.3 mm | |
| Einbauhöhe | 30.6 mm | |
| Einbautiefe | 56.4 mm | |
| Farbe Betätiger | schwarz | |
| Farbe Frontring | silber | |
| Kontaktfunktion | rastend | |
| Schutzart (Betätigungsseite) | IP65 | |
| Abzugstellung Schlüssel | 0 + 1 |
| Ursprungsland | HU |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
