1.30.280.001/2401 | RAFI

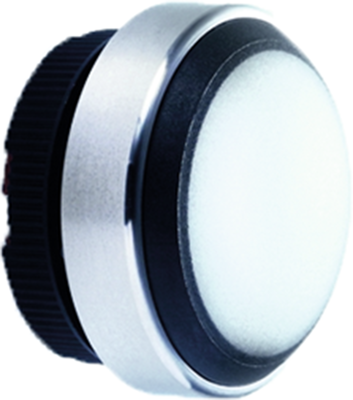

Drucktaster, beleuchtbar, tastend, Bund rund, weiß, Frontring schwarz, Einbau-Ø 22.3 mm, 1.30.280.001/2401
Befehlsgeräte Serie RAFIX 22 FSR 1.30.
Für den Einbaudurchmesser von 22,3 mm nach IEC 60947-5-1, geeignet für die aufgeführten Betätigungstasten, Schaltelemente und Lampenfassungen der Reihe FS, die frei kombinierbar sind, minimales Rastermaß von 35 mm x 35 mm, Goldkontakte ab 5,0 V, Silberkontake bis 250 V, mit Kurzhub-Betätigung (Schaltweg 0,5 mm), variabel in der Beleuchtung, kompatibel mit 3 mm THT-LEDs/SMT-LEDs oder LED-Clip; Schutzart vor der Schalttafel: IP69, standhaft gegenüber extremen Witterungen, Einbaulage: beliebig, Verdrehschutznase ermöglicht Passgenauigkeit für PCB-Elemente, mögliche externe Beschriftung (beispielsweise durch Einschubstreifen in der Frontplatte). Betriebstemperatur: - 40 bis +85 °C.
Drucktaster mit schwarzem Frontring Serie RAFIX 22FSR Typ 1.30.280.001/.
Mit rundem Bund und flacher Blende; Kontaktfunktion: tastend.
Beleuchtbar Typ RAFIX 22FSR.
Technische Merkmale (Typ, Blendenfarbe): 1.30.280.001/2401, gelb
| Ausführung | Drucktaster | |
| Befestigungsart | Gewindering | |
| Beleuchtbar | Ja | |
| Bundform | rund | |
| Einbaudurchmesser | 22.3 mm | |
| Einbauhöhe | 12.2 mm | |
| Einbautiefe | 9.2 mm | |
| Farbe Betätiger | weiß | |
| Farbe Frontring | schwarz | |
| Kontaktfunktion | tastend | |
| Schutzart (Betätigungsseite) | IP65 |
| Ursprungsland | HU |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
