1.65.124.551/1306 | RAFI

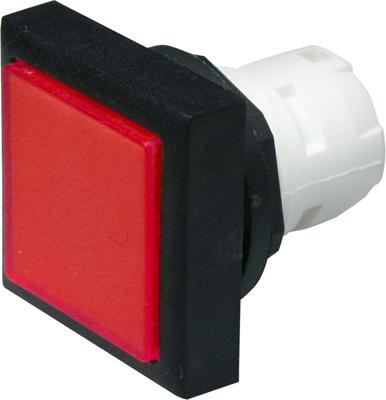

Leuchtvorsatz, beleuchtbar, Bund quadratisch, rot, Frontring schwarz, Einbau-Ø 16.2 mm, 1.65.124.551/1306
Leuchtvorsätze mit flacher Blende und quadratischem Bund für Meldeleuchten Serie RAFIX 16
Typ: 1.65.124.551/1306
Passend zu den Betätigungselementen Form 3, Frontrahmen mit geraden Seitenflächen, daher lückenlos anreihbar nach allen Seiten, ohne dass sich z. B. Rückstände zwischen den Bünden ergeben können, Blendenfarbe: rot
Einbaudurchmessermaß 16,2 mm nach IEC 60947, anwendbar als zusammenstellbare Schaltkombination bestehend aus dem Schaltelement (je nach Typ als Schalter oder Taster, mit oder ohne Lampenfassung) und dem Betätigungselement (für Dreh- oder Druckanwendung). Befestigung erfolgt durch Aufrasten am Betätigungselement. Die Schaltelemente haben Flachsteckanschlüsse 2,8 x 0,8 mm, die einzeln durch Löten oder Stecken oder aber mit einem Gruppenanschlussstecker verdrahtet werden können. Die Anschlüsse der Schaltelemente und der Lampenfassungen können mit einem ebenfalls lieferbaren Berührungsschutzgehäuse nach VBG 4 fingersicher abgedeckt werden. Nennspannung: 250 V, Nennstrom: 6,0 A (4,0 A), Betätigungsweg: ca. 3,0 mm, Schutzart: IP 65 vor der Schalttafel. Im Design dazu passende Leuchtvorsätze haben ausschließlich Signalfunktion und werden mit einer gesondert zu bestellenden Lampenfassung zu Meldeleuchten kombiniert. Beleuchtbarkeit: Lampenfassung Wedge-base W 2 x 4,6 d, max. 60 V, 1,2 W, für Glühlampe, Single-Chip-LED oder Multi-Chip-LED.
Ausführung | Leuchtvorsatz | |
Befestigungsart | Gewindering | |
Beleuchtbar | Ja | |
Bundform | quadratisch | |
Einbaudurchmesser | 16.2 mm | |
Einbauhöhe | 7.15 mm | |
Einbautiefe | 44.7 mm | |
Farbe Betätiger | rot | |
Farbe Frontring | schwarz | |
Schutzart (Betätigungsseite) | IP65 |
Ursprungsland | HU |
Zolltarifnummer | 85318070 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
