1.65.124.551/1505 | RAFI

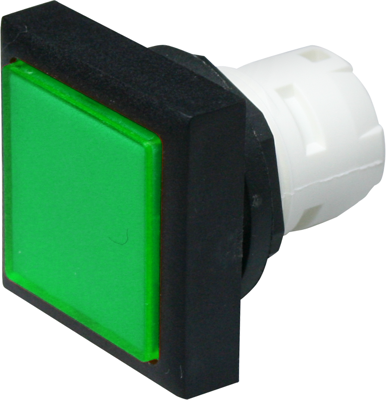

Leuchtvorsatz, beleuchtbar, Bund quadratisch, grün, Frontring schwarz, Einbau-Ø 16.2 mm, 1.65.124.551/1505

Bestellnr.: 12G6773
EAN: 4099889247664
HTN:
1.65.124.551/1505
Herstellerserien: RAFIX 16
RAFI
1.65.124.551/1505 RAFI Betätiger und Meldeelemente
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
7,3423 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 8 Wochen **
Gesamtpreis:
7,34 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
7,3423 €

Leuchtvorsätze mit flacher Blende und quadratischem Bund für Meldeleuchten Serie RAFIX 16

Typ: 1.65.124.551/1505

Passend zu den Betätigungselementen Form 3, Frontrahmen mit geraden Seitenflächen, daher lückenlos anreihbar nach allen Seiten, ohne dass sich z. B. Rückstände zwischen den Bünden ergeben können, Blendenfarbe: grün.

Einbaudurchmessermaß 16,2 mm nach IEC 60947, anwendbar als zusammenstellbare Schaltkombination bestehend aus dem Schaltelement (je nach Typ als Schalter oder Taster, mit oder ohne Lampenfassung) und dem Betätigungselement (für Dreh- oder Druckanwendung). Befestigung erfolgt durch Aufrasten am Betätigungselement. Die Schaltelemente haben Flachsteckanschlüsse 2,8 x 0,8 mm, die einzeln durch Löten oder Stecken oder aber mit einem Gruppenanschlussstecker verdrahtet werden können. Die Anschlüsse der Schaltelemente und der Lampenfassungen können mit einem ebenfalls lieferbaren Berührungsschutzgehäuse nach VBG 4 fingersicher abgedeckt werden. Nennspannung: 250 V, Nennstrom: 6,0 A (4,0 A), Betätigungsweg: ca. 3,0 mm, Schutzart: IP 65 vor der Schalttafel. Im Design dazu passende Leuchtvorsätze haben ausschließlich Signalfunktion und werden mit einer gesondert zu bestellenden Lampenfassung zu Meldeleuchten kombiniert. Beleuchtbarkeit: Lampenfassung Wedge-base W 2 x 4,6 d, max. 60 V, 1,2 W, für Glühlampe, Single-Chip-LED oder Multi-Chip-LED.

Technische Daten
Ausführung Leuchtvorsatz
Befestigungsart Gewindering
Beleuchtbar Ja
Bundform quadratisch
Einbaudurchmesser 16.2 mm
Einbauhöhe 7.15 mm
Einbautiefe 44.7 mm
Farbe Betätiger grün
Farbe Frontring schwarz
Schutzart (Betätigungsseite) IP65
Logistik
Ursprungsland HU
Zolltarifnummer 85318070
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
