1.14.001.505/0000 | RAFI
Kurzhubtaster, 1 Schließer, 100 mA/35 V, unbeleuchtet, Betätiger (weiß/blau), 3,6 N, THT, 1.14.001.505/0000
Anreihbare Kurzhubtaster Serie RACON 12 Typ RAFI 1.14.001.
Extrem schaltsicher, mit sehr geringem Platzbedarf (12 x 12 mm, Bauhöhe 4,95 ±0,1 mm), geeignet für die wichtigsten Lötverfahren. Die Taster können einzeln, in Reihen oder als Tastenfelder angeordnet werden. Für den Einsatz unter Folie sollten die Taster mit Stößeln kombiniert werden; Kontaktwerkstoff: Au, Kontaktbestückung: 1 Schließer, Kontaktsystem: Sprungkontakt, Betätigungskraft: 3,6 ±0,7 N, Schaltweg: 0,61 ±0,1 mm, Schaltspannung: max. 35 V, Schaltstrom: max. 100 mA, Schaltleistung ( Ohmsche Last): max. 1,0 W, Durchgangswiderstand (Neuzustand): max. 100 m Ohm, Prellzeit: max. 5,0 ms, Betriebstemperatur: –40 bis +90 °C.
Kurzhubtaster mit seitlichem Leiterplattenanschluss und Vertikaladapter Serie RACON 12 V Typ 1.14.001.
Mit den gleichen Eigenschaften des Typs 12, jedoch kann der Taster mit den Stößeln bzw. Zubehör des Typs 12 mit dem mitgelieferten Vertikaladapter (Stützwinkel) um 90° versetzt zur Leiterplatte montiert werden. Der Abstützwinkel nimmt dabei die Betätigungskräfte auf. Passende Stößel dazu sind vorher bei den Tasten RACON 12 beschrieben. Der Stößel 5.46.167.227/0209 kann nicht verwendet werden; Betriebstemperatur: –40 bis +80 °C.

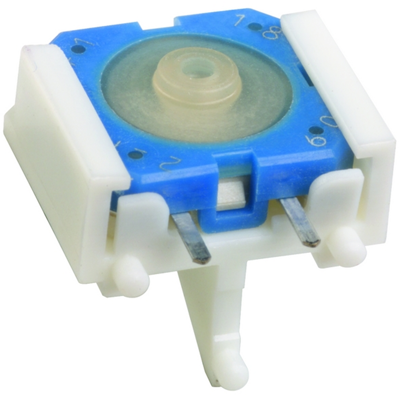

Typ: 1.14.001.505/0000, Taster mit Vertikaladapter
| Anschluss | THT | |
| beleuchtet | Nein | |
| Betätigungskraft | 3,6 N | |
| Breite | 13.6 mm | |
| Farbe Betätiger | weiß/blau | |
| Höhe | 4.95 mm | |
| Kontaktmaterial | vergoldet | |
| Länge | 14.5 mm | |
| Schaltfunktion | 1 Schließer | |
| Schaltleistung | 100 mA/35 V |
| Ursprungsland | HU |
| Zolltarifnummer | 85365080 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
