3.14.100.601/0000 | RAFI

Anreihbare Einzeltaster mit dazupassenden Leuchtfeldern Typ RAFI RF 15 und RF 19.

Für Leiterplattenanschluss, mit und ohne Beleuchtung, anwendbar für den Aufbau von Flacheingabesystemen auch in Verbindung mit Frontfolien; Frontflächenmaße: Typ RF 15 15 x 15 mm, Typ RF 19 19 x 19 mm, Kontaktart: 1 Schließer, Sprungkontakt, Kontakte: je nach Typ Gold oder Silber, Schaltspannung Gold-/Silberkontakte: 0,02 V bis 35 V/3,0 bis 50 V, Schaltstrom Gold-/Silberkontakte: 0,01 bis 100 mA/0,1 bis 250 mA, Schaltleistung Gold-/Silberkontakte: 2,0 W/12,5 W, Durchgangswiderstand (Neuzustand): max. 100 mOhm, Prellzeit: max. 5,0 ms, Betätigungskraft: max. 2,9 N, Betätigungs-/Schaltweg: 0,5 (±0,2) mm, Anschlagfestigkeit bei durchkontaktierter Leiterplatte: min. 100 N, Arbeitstemperatur ohne LED: –25 bis +70 °C, Brandverhalten der Werkstoffe: UL 94 HB. Die beleuchtbaren Schalter und Leuchtfelder werden kompl. mit LED geliefert. Die elektr. Daten dazu sind bei den Ersatz-LEDs angegeben.

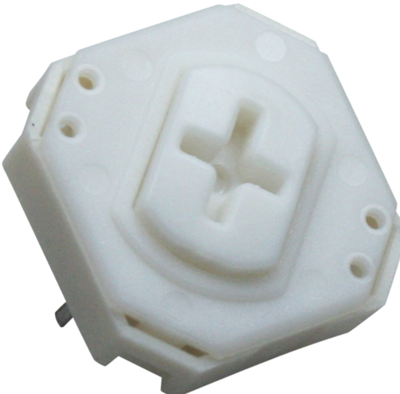

Ausführung als unbeleuchteter Taster in niedriger Bauform Reihe RF 15 N Typ 3.14.100.

Bauhöhe: 6,2 mm, Maße: 15 x 15 mm, Kontaktwerkstoff: Gold oder Silber, empfohlenes Tasterraster: 19,05 mm, externe 3,0 mm LED ab 12 mm Bauhöhe möglich. Geeignet auch für Systemaufbau (RK 90) z. B. mit nachstehend aufgeführten Tastenkappen.

Hinweis: Der Typ RF 15N ermöglicht eine sehr niedere Bauhöhe von 6,2 mm, anstatt der 9,7 mm bei den anderen Typen, wobei zwischen den Tasten Klebestege möglich sind. Der Typ RF 15R hat abweichend ein rundes Druckstück. Die runde Tastenkappenform ermöglicht, trotz des 15 mm Rasters in der Dekorfolie, Klebestege in der Frontplatte zwischen den Tasten stehen zu lassen, damit die Folie zusätzlich angeklebt werden kann, wobei nur hochgeprägte Folie eingesetzt werden kann. Weitere Merkmale: Bohrungen statt quadratischer Durchbrüche in der Frontplatte, max. 2 LEDs zur Eckausleuchtung nachrüstbar, Stehbolzen für die Frontplatte sind zwischen den Tasten möglich, kompatibel zu Tasten und Leuchtfeldern RF 15 und RF 19.

Technische Merkmale (Typ, Kontaktwerkstoff): 3.14.100.601/0000, Gold
