RE201-LF-DS | Roth Elektronik
Laborkarte, 100 x 160 mm, RM 2.54 mm, zweiseitig, FR4 Epoxid, Cu 35 µm, RE201-LF-DS
Bestellnr.: 10H8184
EAN: 4099889462753
HTN:
RE201-LF-DS
Als Alternative empfehlen wir Ihnen den folgenden Artikel:
Leiterplatte, 100 x 160 mm, RM 2.54 mm, zweiseitig, FR4 Epoxid, Cu 35 µm, BYB-3-11H6022
Bestellnr.: 11H6022
Hersteller: by.B
pro Stk. 15,3867 € *
*inkl. MwSt. zzgl. Versandkosten

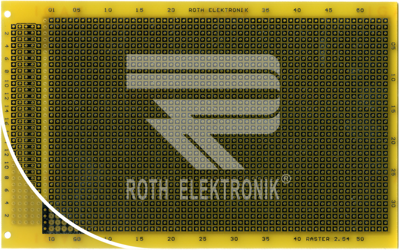

Prototyping-Platte, RE201-LF-DS, Roth Elektronik
Zweiseitig kaschiert, 35 µm Cu, wobei die Bestückungsseite total kaschiert ist und nur die Bohrungen freigeätzt sind, wodurch Bauteilschluss vermieden wird. Bei Belegung dieser Kaschierung mit Massepotential wird eine maximale Abschirmung der elektr. Bauteile gegenüber der Verdrahtungsseite erreicht, wodurch sehr hohe Funktionssicherheit für HF-, Digital- und Analogschaltungen gewährleistet wird; Format: 100 x 160 mm, Basismaterial: Epoxyd FR 4, heißverzinnt (HAL-leadfree), Rastermaß: 2,54 x 2,54 mm, Lochbild: 34 x 54 Lötinseln mit 2,0 mm Durchmesser, Anschlussmöglichkeit für Steckverbinder DIN 41612 Bauform C, 32-, 64- und 96polig, Lochdurchmesser: 1,0 mm, Plattenstärke: 1,5 mm.
Typ: RE201-LFDS, 100 x 160 mm, Epoxyd.
Technische Daten
| Ausführung | Laborkarte | |
| Ein-/Zweiseitig | zweiseitig | |
| Material | FR4 Epoxid | |
| Durchkontaktiert | Nein | |
| Rastermaß | 2.54 mm | |
| Länge | 100 mm | |
| Breite | 160 mm | |
| Höhe | 1.5 mm | |
| Lochdurchmesser | 1 mm | |
| Kupferstärke | 35 m | |
| Oberflächenart | Heißluft-Verzinnung (HAL) |
Download
Logistik
| Ursprungsland | AT |
| Zolltarifnummer | 85340019 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
