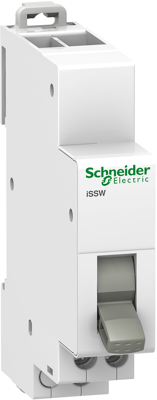

Wechselschalter, A9E18070, Schneider Electric
Dieser Acti9 iSSW ist ein linearer Schalter, der für die manuelle Steuerung von Stromkreisen verwendet wird. Es handelt sich um einen Schalter mit 2 Positionen und 1 Umschaltkontakt (1 C/O). Die phasengetrennte Wand kann geteilt werden, um alle Arten von Stromschienen durchzulassen. Er ist mit versetzten Klemmen ausgestattet, um den Anschluss zu vereinfachen. Das Anzugsdrehmoment für den Anschluss beträgt 1N.m für den Schraubendreher Typ PZ1. Die Nennbetriebsspannung Ue beträgt 250VAC. Der Nennbetriebsstrom Ie beträgt 20A. Die Betriebsfrequenz beträgt 50Hz. Der Anschluss erlaubt starre Kupferkabel von mindestens 0,5 mm² bis maximal 2 x 2,5 mm². Der Anschluss erlaubt flexible oder mit Aderendhülse versehene Kupferkabel von minimal 0,5 mm² bis maximal 2 x 2,5 mm². Die Anzahl der Öffnungs- und Schließzyklen (O-C) beträgt 30000. Die Lebensdauer beträgt 30000 Schaltspiele bei der Stromkategorie AC22 unter cos phi=0,8. Die Breite im 9mm Raster ist 2. Die Abmessungen sind (B) 18mm x (H) 82mm x (T) 75mm. Der Verschmutzungsgrad ist 3. Die Tropenbehandlung ist 2 (relative Feuchtigkeit 95% bei 55°C). Die Betriebstemperatur liegt zwischen -20°C und +50°C. Die Lagertemperatur liegt zwischen -40°C und +70°C. Es entspricht den Normen IEC 60669-1 und IEC 60947-5-1.
