Wahlschalter, A9E15121, Schneider Electric

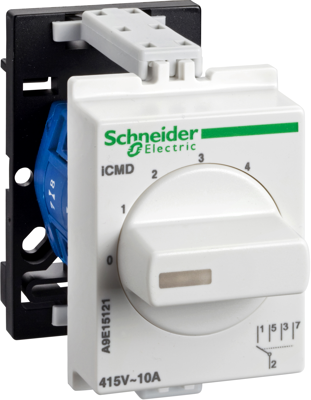

Dieser Acti 9 iCM ist ein Wahlschalter, der für die manuelle Steuerung von Stromkreisen verwendet wird. Es handelt sich um einen Schalter mit 4 Positionen und 1 Umschaltkontakt (1 C/O). Die phasengetrennte Wand kann geteilt werden, um alle Arten von Stromschienen durchzulassen. Er ist mit versetzten Klemmen ausgestattet, um den Anschluss zu vereinfachen. Das Anzugsdrehmoment für den Anschluss beträgt 1 N.m für den Schraubendreher Typ PZ1. Die Nennbetriebsspannung Ue beträgt 415 VAC. Der Nennbetriebsstrom Ie beträgt 10 A. Die Betriebsfrequenz beträgt 50 Hz. Der Anschluss erlaubt starre Kupferkabel von mindestens 0,5 mm² bis maximal 2x2,5 mm². Der Anschluss erlaubt flexible oder mit Aderendhülse versehene Kupferkabel von minimal 0,5 mm² bis maximal 2x2,5 mm². Die Anzahl der Öffnungs- und Schließzyklen (O-C) beträgt 1000000. Die Lebensdauer beträgt 200000 Schaltspiele mit der Stromkategorie AC21A unter cos phi=0,8. Die Breite in 9mm Teilung ist 4. Die Abmessungen sind (B) 36 mm x (H) 60 mm x (T) 75 mm. Der Verschmutzungsgrad ist 3. Die Tropenbehandlung ist 2 (relative Feuchtigkeit 95% bei 55°C). Die Betriebstemperatur liegt zwischen -20°C und +55°C. Die Lagertemperatur liegt zwischen -25°C und +80°C. Es entspricht den Normen VDE 0660 Teil 107, IEC/EN 60947-3 und UL.
