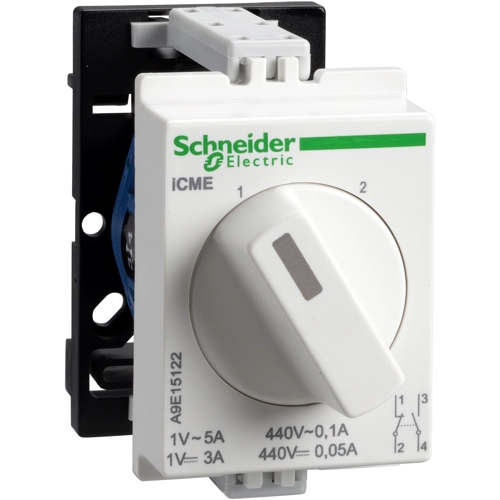

Wahlschalter, A9E15122, Schneider Electric
Dieser Acti 9 iCM ist ein Wahlschalter, der für die manuelle Steuerung von Stromkreisen verwendet wird. Es handelt sich um einen Schalter mit 2 Positionen und Kontakten vom Typ 1 NO+1NC. Die phasengetrennte Wand kann geteilt werden, um alle Arten von Stromschienen durchzulassen. Er ist mit versetzten Klemmen ausgestattet, um den Anschluss zu vereinfachen. Das Anzugsdrehmoment für den Anschluss beträgt 1 N.m für den Schraubendrehertyp PZ1. Die Betriebsnennspannung Ue und die Betriebsnennspannung Ie können mehrfach eingestellt werden. Der Anschluss erlaubt starre Kupferkabel von mindestens 0,5 mm² bis maximal 2x2,5 mm². Der Anschluss erlaubt flexible oder mit Aderendhülse versehene Kupferkabel von minimal 0,5 mm² bis maximal 2x2,5 mm². Die Anzahl der Öffnungs- und Schließzyklen (O-C) beträgt 1000000. Die Lebensdauer beträgt 200000 Schaltspiele mit der Stromkategorie AC21A unter cos phi=0,8. Die Breite in 9mm Teilung ist 4. Die Abmessungen sind (B) 36 mm x (H) 60 mm x (T) 75 mm. Der Verschmutzungsgrad ist 3. Die Tropenbehandlung ist 2 (relative Feuchtigkeit 95% bei 55°C). Die Betriebstemperatur liegt zwischen -20°C und +55°C. Die Lagertemperatur liegt zwischen -25°C und +80°C. Es entspricht den Normen VDE 0660 Teil 107, IEC/EN 60947-3 und UL.
