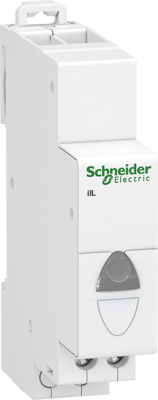

Leuchtmelder, A9E18322, Schneider Electric
Dieser Acti 9 iIL ist eine einphasige Spannungsanzeigelampe. Die Spannung ist 110 VAC bis 230 VAC oder 110 VDC bis 130 VDC. Das rote Licht auf der Vorderseite leuchtet auf, um anzuzeigen, dass eine Spannung vorhanden ist. Der Anschluss kann mit flexiblen Kupferkabeln oder mit Aderendhülsenkabeln von 0,5 mm² bis 2 x 2,5 mm² erfolgen. Das Anzugsdrehmoment für den PZ1-Schraubendreher zum Anschluss von Schraubverbindungen beträgt 1 N.m. Der Anschluss kann mit starren Kupferkabeln von mindestens 0,5 mm² bis maximal 2 x 2,5mm² erfolgen. Es wird mit versetzten Klemmen geliefert, um den Anschluss zu vereinfachen. Die LED-Anzeigeleuchte hat einen maximalen Verbrauch von 0,3 W pro Anzeigeleuchte. Die Betriebsfrequenz beträgt 50 Hz oder 60Hz. Die Lebensdauer der LED-Anzeigelampe beträgt 100000 Stunden bei konstanter Lichtleistung. Da die LEDs nicht austauschbar sind, handelt es sich um ein wartungsfreies Gerät. Die Tropentauglichkeit ist Behandlung 2 (relative Feuchtigkeit 95% bei 55°C). Die Schutzart ist IP20. Der Verschmutzungsgrad ist 3. Die Breite in 9mm Abständen ist 2. Die Abmessungen sind (B) 18 mm x (H) 82 mm x (T) 69,5mm. Das Gewicht beträgt 65 g. Die Betriebstemperatur beträgt -35°C bis 70°C. Die Lagertemperatur beträgt -40°C bis 80°C. Dieses Produkt entspricht der Norm IEC/EN 60947-5-1.
