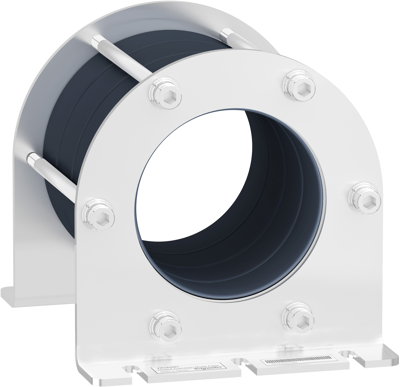

Gleichtakt-Ausgangsfilter, VW3A5503, Schneider Electric
Dieser Gleichtaktfilter ist eine Option für Frequenzumrichter der Baureihe Altivar. Es ist möglich, den Gleichtaktfilter an den Ausgangsklemmen des Antriebs, den dv/dt-Filter oder den Sinusfilter zu verwenden. Sein Induktivitätswert beträgt 120µH. Er wird als Ausgangsfilter verwendet, um den Lagerstrom zu reduzieren. Dieser Filter reduziert die RFI (Radiofrequenzstörungen) des Motorkabels und verbessert die Wirksamkeit des EMV-Filters für leitungsgebundene Emissionen. Er reduziert die in den Motorlagern zirkulierenden Hochfrequenzströme und hilft so, deren Beschädigung zu verhindern. Er wiegt 2,19 kg und hat die Abmessungen 127,5 mm Breite, 161 mm Höhe und 127,5 mm Tiefe. Er wurde entwickelt, um Antriebsinstallationen zu verbessern. Er entspricht der IEC 60721-3-3 Schock- und Vibrationsklasse 3M4.
