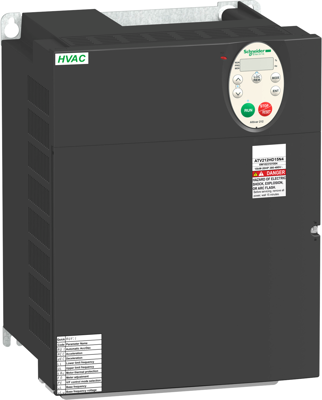

Frequenzumrichter, ATV212HD22N4S, Schneider Electric
Dieser Altivar 212 Frequenzumrichter kann 3-Phasen-Asynchronmotoren speisen. Seine Schutzart ist IP21 und er hat einen eingebauten EMV-Filter. Er arbeitet mit einer Nennleistung von bis zu 22 kW / 30 PS und einer Nennspannung von 380 V bis 480 V AC. Sein Design ermöglicht eine Reduzierung des Energieverbrauchs um bis zu 70 % im Vergleich zu einem herkömmlichen Steuerungssystem. Dank seiner Technologie zur Reduzierung der Kabelerwärmung bietet der Altivar 212 Antrieb einen sofortigen, störungsfreien Betrieb ohne zusätzliche Optionen wie eine Netzdrossel oder eine Gleichstromdrossel zur Beseitigung von Stromoberschwingungen. Er wiegt 11,65 kg und hat die folgenden Abmessungen: 245 mm breit, 330 mm hoch, 190 mm tief.
Es wurde speziell für die gängigsten Fluidmanagement-Anwendungen in Gebäuden des tertiären Sektors (HVAC) wie Heizung, Lüftung, Klimatisierung und Pumpen entwickelt. Es entspricht den internationalen Normen IEC/EN 61800-5-1 und IEC/EN 61800-3 (Störfestigkeit sowie leitungsgebundene und abgestrahlte EMV-Emissionen). Er ist außerdem CE-, UL-, CSA-, C-Tick- und NOM-zertifiziert. Der Altivar 212 bietet optionale Motordrosseln, die die maximale Kabellänge zwischen dem Umrichter und dem Motor erhöhen und Störungen an den Motorklemmen begrenzen können. Er ist so konzipiert, dass er dank der 4 Befestigungslöcher in vertikaler Position (+/- 10°) auf einer Tafel montiert werden kann.
