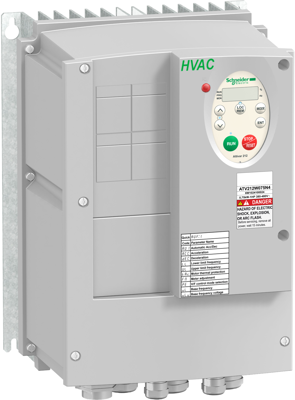

Frequenzumrichter, ATV212W075N4, Schneider Electric
Dieser Altivar 212 Frequenzumrichter kann 3-Phasen-Asynchronmotoren speisen. Seine Schutzart ist IP55 und er hat einen eingebauten EMV-Filter. Er arbeitet mit einer Nennleistung von bis zu 0,75 kW / 1 PS und einer Nennspannung von 380 V bis 480 V AC. Sein Design basiert auf Öko-Energie mit einer Reduzierung des Energieverbrauchs um bis zu 70% im Vergleich zu einem konventionellen Steuerungssystem. Dank der Technologie zur Reduzierung des Temperaturanstiegs im Kabel bietet der Altivar 212 einen sofortigen, störungsfreien Betrieb und vermeidet zusätzliche Optionen wie eine Netzdrossel oder eine Gleichstromdrossel zur Beseitigung von Stromoberschwingungen. Er wiegt 7 kg und hat die folgenden Abmessungen: 215 mm breit, 297 mm hoch, 192 mm tief.
Es wurde speziell für die gängigsten Fluidmanagement-Anwendungen in Gebäuden des tertiären Sektors (HVAC) wie Heizung, Lüftung, Klimatisierung und Pumpen entwickelt. Es entspricht den internationalen Normen IEC/EN 61800-5-1 und IEC/EN 61800-3 (Störfestigkeit sowie leitungsgebundene und abgestrahlte EMV-Emissionen). Er ist außerdem CE-, UL-, CSA-, C-Tick- und NOM-zertifiziert. Der Altivar 212 bietet optionale Motordrosseln, die die maximale Kabellänge zwischen dem Umrichter und dem Motor erhöhen und Störungen an den Motorklemmen begrenzen können. Er ist so konzipiert, dass er dank der 4 Befestigungslöcher in vertikaler Position (+/- 10°) auf einer Tafel montiert werden kann.
