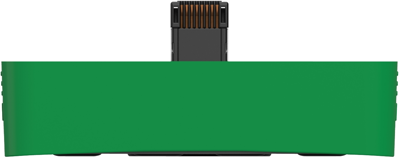

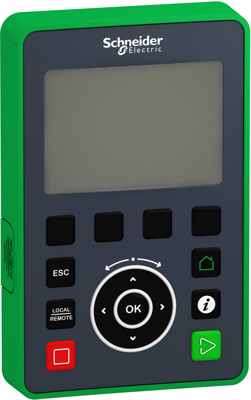

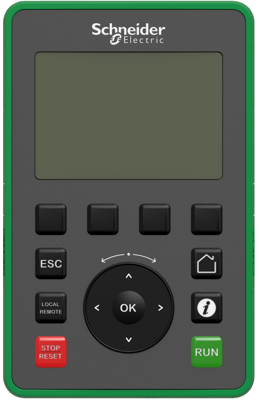

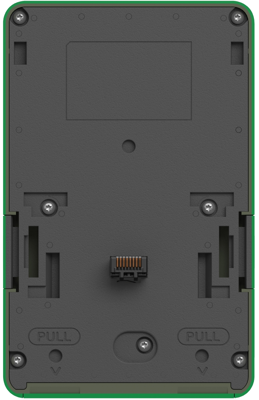

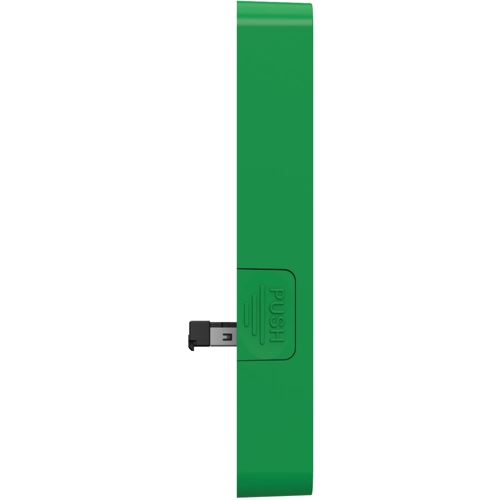

Grafisches Display-Terminal, VW3A1111, Schneider Electric
Dieses Grafikterminal ist eine Option für die drehzahlvariablen Antriebe der Altivar-Reihe. Es ist eine Dialogoption für den Antrieb mit variabler Geschwindigkeit. Seine Schutzart ist IP65. Dieses Terminal kann an der Vorderseite des Frequenzumrichters oder an einer Schaltschranktür mit Hilfe eines abgesetzten Montagezubehörs angeschlossen und montiert werden. Es kann auch an einen PC angeschlossen werden, um Dateien auszutauschen oder an mehrere Frequenzumrichter im Multidrop-Modus. Seine maximale Betriebstemperatur beträgt 50 °C. Es bietet eine Auflösung von 240 x 160 Pixeln und eine Anzeige mit 8 Zeilen. Es wiegt 200 g.
Es bietet 24 integrierte Sprachen (vollständige Alphabete), die die meisten Länder der Welt abdecken (weitere Sprachen können hinzugefügt werden). Es dient zur Steuerung, Einstellung und Konfiguration des Umrichters, zur Anzeige der aktuellen Werte (Motor, Eingangs-/Ausgangswerte usw.), zum Speichern und Herunterladen von Konfigurationen (mehrere Konfigurationen können im 16-MB-Speicher gespeichert werden). Ein abgesetzter Montagesatz für die Montage an einer Schranktür mit Schutzart IP65 ist als Zubehör erhältlich und muss separat bestellt werden.
