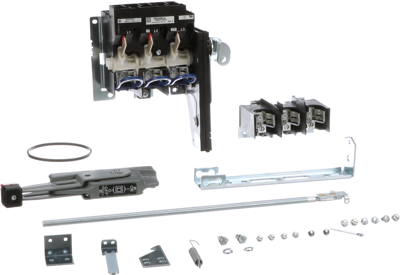

Lasttrennschalter, 9422TDF63, Schneider Electric
Die Trennschalter 9422TDF sind für die Installation in Schalttafeln vorgesehen. Dieser Trennschalter ist vollständig kompatibel mit den 9422A Griffantrieben und 9423 Türschließmechanismen. Dieser 60-A-Trennschalter ist nur für Sicherungen der Klassen H, J, K oder R geeignet. Dieser 60-A-Trennschalter ist für die Flanschmontage vorgesehen. Die variable Einbautiefe liegt zwischen 6,63 und 18,00 Zoll. Der Trennschalter hat eine Nennleistung von 15 PS bei 208 VAC, 15 PS bei 240 VAC, 30 PS bei 480 VAC und 50 PS bei 600 VAC. Der Schalter ist auch für 10 PS bei maximal 250 VDC ausgelegt, wenn zwei Pole verwendet werden. 9422A-Bedienungsgriffe müssen separat erworben werden. Die Kabelschuhe des Trennschalters sind für #14 bis #2 AWG mit Kupferdraht und #10 bis #2 mit Aluminiumdraht ausgelegt. Der Schalter ist als UL-Komponente anerkannt und CSA-zertifiziert.
