Steuerung Leistungsschalter, A9C61216, Schneider Electric

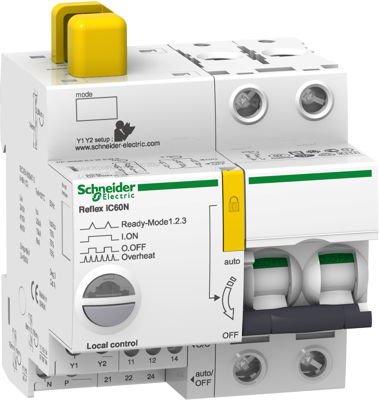

Der Acti9 Reflex iC60N ist ein Niederspannungs-Leistungsschalter mit integrierter Steuerung. Er ist ein 2P-Leistungsschalter mit geschützten Polen, 16 A Bemessungsstrom und B-Auslösekurve. Als Leistungsschalter beträgt sein Ausschaltvermögen nach IEC/EN 60947-2 20 kA bei 220 VAC bis 240 VAC und 10 kA bei 380 VAC bis 415 VAC. Als Leistungsschalter schützt er Stromkreise gegen Kurzschluss- und Überlastströme sowie gegen Unterbrechungen in industriellen Anwendungen. Er kann ein Gerät ferngesteuert durch Selbsthaltung und/oder Impulsbefehl entsprechend den 2 vom Benutzer auszuwählenden Betriebsarten steuern. Die Rückstellung nach einer Störung erfolgt manuell über den Rückstellgriff. Über die Ti24-Schnittstelle kann der Reflex iC60 direkt an eine SPS angeschlossen werden. Sie ermöglicht die Fernsteuerung, die Anzeige des Zustands des Steuerkreises und die Information über den Zustand des Leistungsschalters sowie den Anschluss an Acti 9 Smartlink dank der vorkonfektionierten Kabel. Die elektrische Lebensdauer beträgt bis zu 50000 Zyklen. Mechanische Lebensdauer bis zu 50000 Zyklen. Die Bemessungsisolationsspannung Ui beträgt 500VAC. Es kann auf einer DIN-Schiene für die modulare Installation montiert werden. Seine Breite beträgt 9 Module à 9 mm. Die Produktfarbe ist weiß (RAL9003). Die Abmessungen sind (B) 81 mm x (H) 84 mm x (T) 77 mm. Die Klemmen haben die Schutzart IP20 (nach IEC/EN 60529). In einem modularen Gehäuse mit Isolationsklasse II wird sie zu IP40.
