Steuerung Leistungsschalter, A9C64416, Schneider Electric

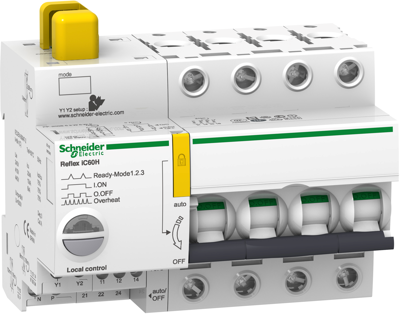

Der Acti 9 Reflex iC60H ist ein integrierter Niederspannungs-Leitungsschutzschalter. Er kombiniert integrierten Schutzschalter und Laststeuerung für Beleuchtungssteuerungsanwendungen. Er hat 4P mit 4 geschützten Polen, Nennstrom 16 A und B-Auslösekurve. Die Fernsteuerspannung der Eingänge Y1/Y2 beträgt 230 VAC und 1 A. Sie ermöglichen die lokale und Fernsteuerung der Beleuchtung. Der Eingang Y3 hat eine Fernsteuerspannung von 24 VDC und 5,5 mA. Y3 ermöglicht den einfachen Anschluss an einen Power Logic Controller oder ein Gebäudemanagementsystem. Das Ausschaltvermögen bei 230 VAC beträgt 30 kA gemäß IEC 60947-2. Das Ausschaltvermögen bei 400 VAC beträgt 15 kA gemäß IEC 60974-2. Die elektrische Lebensdauer reicht bis zu 30000 Zyklen für AC-1 oder AC-7a. Die elektrische Lebensdauer beträgt bis zu 6000 Zyklen für AC-5 A oder AC-5b und AC-7c. Es ist möglich, einen vigi-Block zu verbinden, um einen Differentialschutz zu haben.
