Lasttrennschalter, A9N61690, Schneider Electric

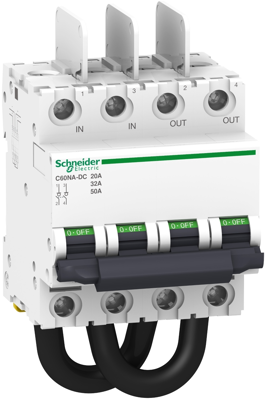

Dieser Acti 9 C60NA-DC ist ein Niederspannungs-Lasttrennschalter, der für die Trennung der Photovoltaik-Modulreihe und des PV-Wechselrichters bestimmt ist. Er hat 2P Pole. Sein Nennstrom beträgt 50A bei 700VDC, 32A bei 800VDC und 20A bei 1000VDC für eine DC-21B Nutzungskategorie. Er kann auf einer DIN-Schiene für eine modulare Installation montiert werden. Seine Breite beträgt 8 Module à 9 mm. Er hat eine Schutzart von IP40 (gemäß IEC/EN 60529) an seinen Anschlüssen im modularen Gehäuse. Er ist so konzipiert, dass er den Strang von Photovoltaik-Modulen und den Wechselrichter vom Rest der Photovoltaik-Anlage isoliert, um Wartungsarbeiten in völliger Sicherheit durchzuführen. Sein schneller Schließmechanismus, unabhängig von der Betätigungsgeschwindigkeit des Kipphebels, erhöht seine Lebensdauer. Die Funktionen der Auslösung oder der Positionsanzeige werden durch Hinzufügen von elektrischen Hilfsmitteln aus der Ferne bereitgestellt. Das Vorhandensein des grünen Streifens garantiert die physische Öffnung der Kontakte und ermöglicht die Durchführung von Eingriffen in den nachgeschalteten Stromkreis in völliger Sicherheit. Dieses Produkt entspricht der Norm IEC/EN 60947-3.
