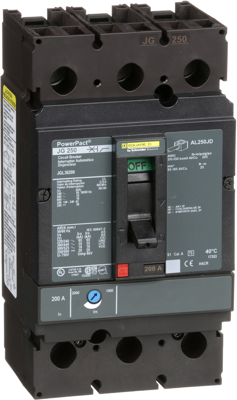

Kompaktleistungsschalter, JGL36200, Schneider Electric
Die PowerPact J-Frame-Schutzschalter wurden entwickelt, um elektrische Anlagen vor Schäden durch Überlast und Kurzschlüsse zu schützen. J-Rahmen-Schutzschalter sind entweder mit thermisch-magnetischen oder elektronischen Micrologic-Auslöseeinheiten erhältlich. Die Stromstärken der thermischen Auslöseelemente werden bei einer Umgebungstemperatur von 40°C (104°F) kalibriert. Gemäß dem National Electric Code (NEC) und dem Canadian Electrical Code dürfen Standard-Leitungsschutzschalter nur mit bis zu 80 % ihrer Nennleistung dauerhaft betrieben werden. Dieser PowerPact J, Leistungsschalter ist 3-polig und hat ein Ausschaltvermögen von 65kA@240 VAC und einen Nennstrom von 200A. Es handelt sich um einen Einbauschalter, der die Normen UL, IEC, CCC, CE und CSA erfüllt. Mit einem magnetischen Haltestrom von 1000 A und einem magnetischen Auslösestrom von 2000-2000 A. Die Abmessungen dieses Produkts betragen 7,52 Zoll (H), 4,12 Zoll (B), 5 Zoll (T) bei einer Umgebungstemperatur von 40 °C. Dieses Produkt wird mit einer 18-monatigen Garantie geliefert.
