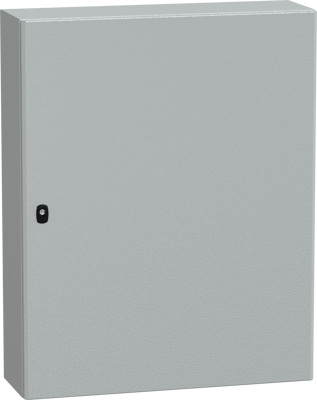

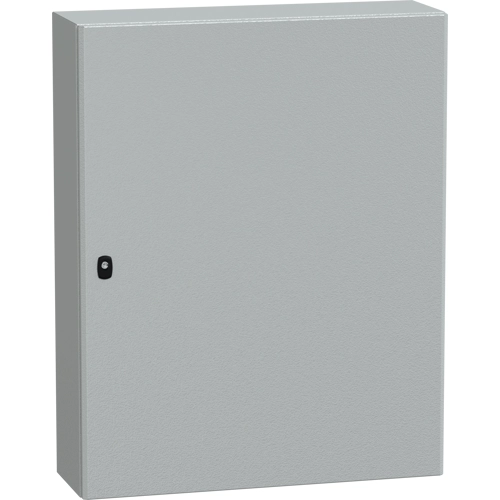

Wandmontiertes Stahlgehäuse, NSYS3D10825P, Schneider Electric
Spacial S3D ist ein Mehrzweck-Stahlgehäuse zur Wandmontage, das für den Einsatz in rauen Umgebungen konzipiert wurde. Es ist von LR, UL, GL, cUL, DNV und BV zertifiziert. Es hat eine Nennhöhe, -breite und -tiefe von 1000 mm, 800 mm bzw. 250 mm. Das Gehäuse ist grau (RAL-7035) und mit einer Epoxid-Polyester-Pulveroberfläche versehen. Das Gehäuse besteht aus einem Korpus, zwei Kabeldurchführungsplatten, einer Montageplatte, einer glatten Tür und einem Schloss. Die Tür kann bis zu 120° geöffnet werden und ermöglicht so einen einfachen Zugang zu den Geräten im Inneren. Außerdem ist es möglich, die Öffnungsseite der Tür zu ändern (reversibel).
Die Tür hat eine Drei-Punkt-Verriegelung mit einem 3-mm-Doppelstabeinsatz. Die Tür und die Kabeldurchführungsplatten können zu Wartungszwecken abgenommen werden, die Montageplatte ist glatt und kann mit einem Befestigungselement befestigt werden, das Nettogewicht des Gehäuses beträgt 49 kg Es hat die Schutzart NEMA 4X/13 und die Schutzarten IK10 (IEC62262) und IP66 (IEC60529) Das Gehäuse besteht aus einem einteiligen Körper und einer rinnenförmigen Frontschiene mit doppelter Blechstärke Der Zugang zur Bedienung erfolgt von vorne.
