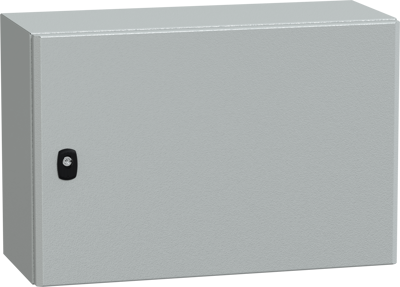

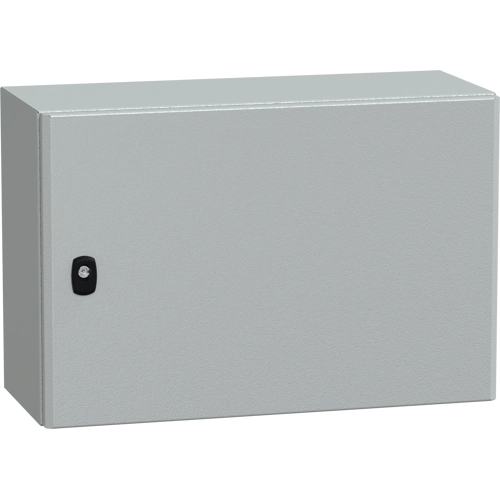

Wandmontiertes Stahlgehäuse, NSYS3D4625P, Schneider Electric
Das Spacial S3D Stahl-Wandgehäuse für Mehrzweckanwendungen ist für den Einsatz in rauen Umgebungen konzipiert. Es ist nach den Normen GL, BV, LR, UL, DNV und cUL zertifiziert. Es hat eine Nennhöhe, -breite und -tiefe von 400 mm, 600 mm und 250 mm. Das Gehäuse ist grau (RAL 7035) und mit einer Epoxid-Polyester-Pulveroberfläche versehen. Das Gehäuse besteht aus einem Körper, einer Kabeldurchführungsplatte, einer glatten Tür mit Schloss und einer Montageplatte aus verzinktem Stahl. Die Tür kann bis zu 120° geöffnet werden und ermöglicht so einen einfachen Zugang zu den Geräten im Inneren. Außerdem ist es möglich, die Öffnungsseite der Tür zu ändern (reversibel).
Die Tür hat eine Drei-Punkt-Verriegelung mit einem 3-mm-Doppelstabeinsatz, die Tür, die Kabeldurchführungsplatte und die Montageplatte können zu Wartungszwecken entfernt werden, das Nettogewicht des Gehäuses beträgt 14,5 kg. Das Gehäuse ist staub- und wassergeschützt nach IP66 (IEC60529) und widersteht dank seiner IK10-Einstufung (IEC62262) auch starken Stößen. Es ist außerdem nach NEMA 4X/13 eingestuft. Das Gehäuse hat eine rinnenförmige Frontschiene mit doppelter Blechstärke und ein einteiliges Gehäuse, so dass der Zugang zur Bedienung von vorne erfolgt.
