Wandmontiertes Stahlgehäuse, NSYS3D5420P, Schneider Electric

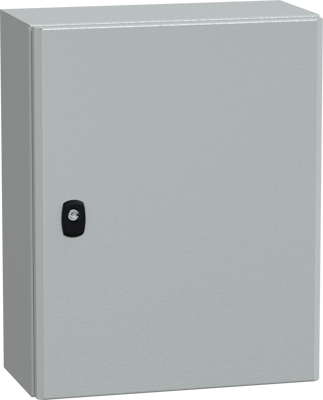

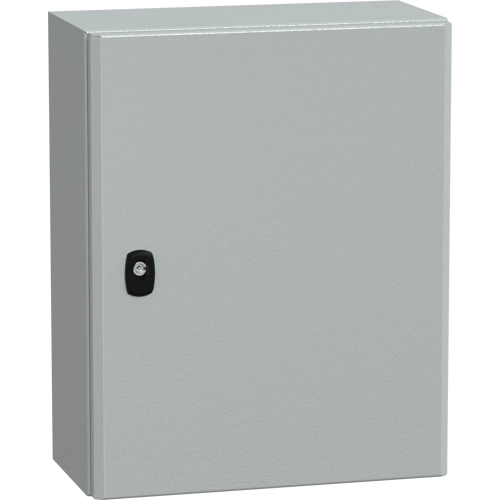

Spacial S3D ist ein Wandgehäuse aus Stahl und verzinktem Stahl mit einer Nennhöhe, -breite und -tiefe von 500 mm, 400 mm und 200 mm. Es ist UL-, cUL-, GL-, LR-, DNV- und BV-zertifiziert und für den Einsatz in rauen Umgebungen ausgelegt. Das Gehäuse ist grau (RAL 7035) und mit einer Epoxid-Polyester-Pulveroberfläche versehen. Das Gehäuse besteht aus einem Körper, einer Montageplatte, einer glatten Tür mit einem 3-mm-Doppelstangenschloss und einer Kabeleinführungsplatte. Die Tür kann bis zu 120° geöffnet werden, was einen einfachen Zugang zu den Geräten im Inneren ermöglicht. Außerdem ist es möglich, die Öffnungsseite der Tür zu ändern (reversibel).
Die Tür und die Kabeldurchführungsplatte können zu Wartungszwecken abgenommen werden. Die Montageplatte kann mit Hilfe des Befestigungselements entfernt werden, das Nettogewicht des Gehäuses beträgt 10,56 kg Es hat eine NEMA 4X/13-Einstufung und ist IK10 (IEC62262) und IP66 (IEC60529) eingestuft Das Gehäuse verfügt über ein einteiliges Gehäuse und eine rinnenförmige Frontschiene mit doppelter Blechstärke für zusätzlichen Schutz Es ist von vorne zugänglich.
