Schaltschrank, NSYSM1612302DP, Schneider Electric

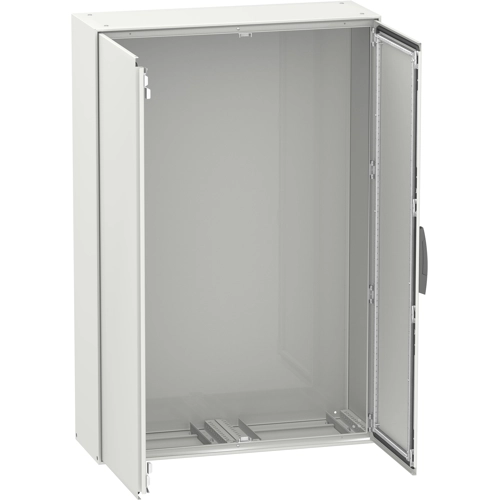

Spacial SM ist ein vielseitig einsetzbares Standgehäuse aus der Spacial-Reihe. Es ist für den Einsatz in rauen Umgebungen konzipiert. Es hält aufgrund seiner IK10 (IEC62262) starken Stößen stand und ist mit der Schutzart IP55 (IEC60529) sehr staub- und wasserdicht. Dieses Gehäuse hat eine Nennhöhe, -breite und -tiefe von 1600 mm, 1200 mm bzw. 300 mm. Das Gehäuse ist in der Farbe Grau (RAL-7035) mit einer Epoxid-Polyester-Pulveroberflächenbeschichtung und der Griff ist in der Farbe Schwarz (RAL9005) ausgeführt.
Das Gehäuse besteht aus einem Korpus, zwei Kabeldurchführungsplatten, zwei glatten Türen, vier Montageplattenwinkeln, einem Blockiersystem an der linken Tür, einem Schließsystem mit Griff an der Tür und einer Montageplatte. Die Türen können bis zu 120° geöffnet werden und ermöglichen so einen leichten Zugang zu den Geräten im Inneren. Das Gehäuse verfügt über ein Vier-Punkt-Schloss mit einem Griff mit 5-mm-Doppelstabeinsatz. Die Türen, die Montageplatte und die Halterungen für die Montageplatte können zu Wartungszwecken abgenommen werden, das Nettogewicht des Schranks beträgt 130,5 kg.
