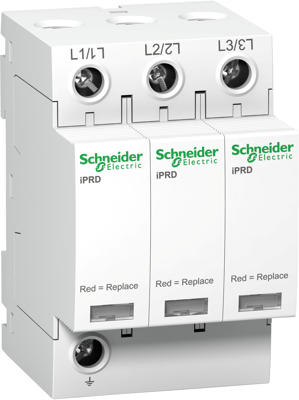

Überspannungsableiter, A9L08321, Schneider Electric
Dieser Acti9 iPRD8r Überspannungsableiter schützt 3P-Installationen. Er ermöglicht einen schnellen Austausch von beschädigten Patronen. Der maximale Ableitstrom Imax beträgt 8 kA, der Nennableitstrom In beträgt 2,5 kA. Der iPRD8r gewährleistet den Sekundärschutz der zu schützenden Lasten und wird in Kaskade mit den eingehenden Überspannungsableitern geschaltet. Dieser Überspannungsableiter ist erforderlich, wenn sich die zu schützenden Lasten in einer Entfernung von mehr als 10 m vom eingehenden Überspannungsableiter befinden. Die Überspannungsableiter mit "r"-Anzeige verfügen über eine Fernübertragung der Information "Patrone zu ersetzen". Die maximale Dauerbetriebsspannung Uc im Gleichtaktbetrieb (zwischen Nullleiter und Erde) beträgt 460 VAC. Der Überspannungsschutz im Gleichtakt (zwischen Phase und Erde) beträgt 1,6 kV bei Typ 2. Der Spannungsanstiegsschutz im Gleichtakt (zwischen Phase und Erde) beträgt 1,8 kV bei Typ 3. Die Nennbetriebsspannung Ue beträgt 230 VAC oder 400 VAC +/- 10%. Die Produktfarbe ist weiß (RAL9003), die Abmessungen sind (B) 54 mm x (H) 85 mm x (T) 69 mm. Das Gewicht beträgt 340 g. Die Schutzart ist IP20 und IP40 in modularen Gehäusen. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen EN 61643-11 und IEC 61643-11.
