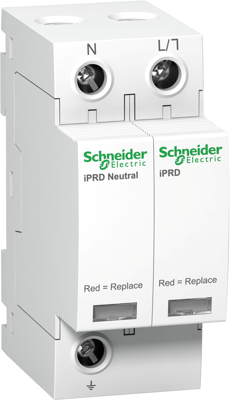

Überspannungsableiter, A9L08500, Schneider Electric
Dieser Acti9 iPRD8-Überspannungsableiter schützt 1P+N-Installationen. Er ermöglicht einen schnellen Austausch von beschädigten Patronen. Der maximale Ableitstrom Imax beträgt 8 kA, der Nennableitstrom In beträgt 2,5 kA. Der iPRD8r gewährleistet den Sekundärschutz der zu schützenden Lasten und wird in Kaskade mit den eingehenden Überspannungsableitern geschaltet. Dieser Überspannungsableiter ist erforderlich, wenn sich die zu schützenden Lasten in einer Entfernung von mehr als 10 m vom eingehenden Überspannungsableiter befinden. Die maximale Dauerbetriebsspannung Uc im Gleichtaktbetrieb beträgt 260 VAC zwischen Nullleiter und Erde und 350 VAC zwischen Phase und Erde. Die maximale Dauerbetriebsspannung Uc im Diiferentialbetrieb (zwischen Phase und Nullleiter) beträgt 350 VAC. Der Überspannungsschutz im Gleichtaktbetrieb beträgt 1,4 kV zwischen Nullleiter und Erde bei Typ 2 und 1,1 kV zwischen Nullleiter und Erde bei Typ 3. Der Überspannungsschutz im Differentialbetrieb (zwischen Phase und Nullleiter) beträgt 1 kV bei Typ 2 und 1,1 kV bei Typ 3. Die Nennbetriebsspannung Ue beträgt 230 VAC +/- 10%. Die Produktfarbe ist weiß (RAL9003), die Abmessungen sind (B) 36 mm x (H) 85 mm x (T) 69 mm. Das Gewicht beträgt 211 g. Die Schutzart ist IP20 und IP40 in modularen Gehäusen. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen EN 61643-11 und IEC 61643-11.
