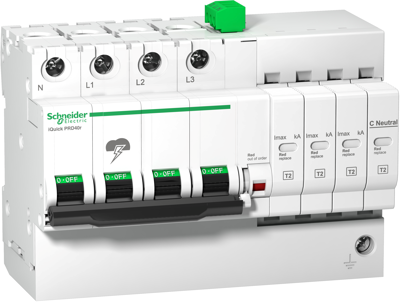

Überspannungsableiter, A9L16297, Schneider Electric
Dieser Acti9 iQuick PRD20r Überspannungsableiter schützt 3P+N Wohngebäude und größere Gebäude vor indirekten transienten Überspannungen. Dieses durch einen integrierten Leistungsschalter automatisch geschützte Gerät des Typs 2 wird für mäßige Risikostufen in Eingangsschalttafeln empfohlen. Er bietet eine Fernmeldung der Meldung "Patrone muss gewechselt werden". Dieser vorverdrahtete Überspannungsableiter ermöglicht einen schnellen Austausch der Einschubkassetten, wenn diese beschädigt sind. Er verfügt über einen integrierten Sicherheitstrennschalter am Ende der Lebensdauer. Das integrierte Ausschaltvermögen des Isc beträgt 25 kA. Dieser Acti9 iQuick PRD20r ist mit dem TT- und TN-S-Erdungssystem kompatibel. Der maximale Ableitstrom Imax beträgt 20 kA. Der Nennauslösestrom In beträgt 5 kA. Die maximale Dauerbetriebsspannung Uc im Differenzialmodus (zwischen Phase und Nullleiter) beträgt 350 VAC. Die maximale Dauerbetriebsspannung Uc im Gleichtaktbetrieb beträgt 264 VAC zwischen Nullleiter und Erde und 350 VAC zwischen Phase und Erde. Der Spannungsanstiegsschutz im Differentialbetrieb (zwischen Phase und Nullleiter) liegt unter oder gleich 1,5 kV. Der Spannungsanstiegsschutz im Gleichtaktbetrieb liegt unter oder gleich 1,5 kV zwischen Phase und Erde bzw. Nullleiter und Erde. Die Nennbetriebsspannung beträgt 230 VAC oder 400 VAC. Die Betriebsfrequenz beträgt 50 Hz oder 60 Hz. Die Abmessungen sind (B) 131,5 mm x (H) 103,8 mm x (T) 75,9 mm. Die Breite in 9 mm Teilung ist 15. Das Gewicht beträgt 810g. Die Schutzart ist IP20 und IP40 im modularen Gehäuse. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen IEC/EN 60947-5-1, EN 61643-11:2012 und IEC 61643-11:2011.
