Überspannungsableiter, A9L16298, Schneider Electric

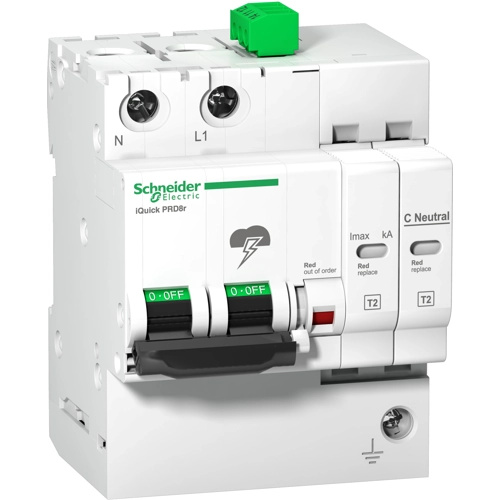

Dieser Acti9 iQuick PRD8r Überspannungsableiter schützt 1P+N-Installationen. Er ermöglicht einen schnellen Austausch von beschädigten Patronen. Dieses Gerät des Typs 2 oder 3, das durch einen integrierten Leistungsschalter automatisch geschützt ist, wird für mittlere Risikostufen in sekundären Schalttafeln empfohlen. Er bietet eine Fernmeldung der Meldung "Patrone muss gewechselt werden". Dieser vorverdrahtete Überspannungsableiter ermöglicht einen schnellen Austausch der Einschubkassetten, wenn diese beschädigt sind. Er verfügt über einen integrierten Sicherheitstrennschalter am Ende der Lebensdauer. Das integrierte Ausschaltvermögen des Isc beträgt 25 kA. Dieser Acti9 iQuick PRD8r ist mit dem TT- und TN-S-Erdungssystem kompatibel. Die maximale Dauerbetriebsspannung Uc im Differenzialmodus (zwischen Phase und Nullleiter) beträgt 350 VAC. Die maximale Dauerbetriebsspannung Uc im Gleichtaktbetrieb beträgt 264 VAC zwischen Nullleiter und Erde und 350 VAC zwischen Phase und Erde. Der Uc-Schutzpegel bei Typ 2 beträgt 1,5 kV im Gleichtaktbetrieb (L/PE oder N/PE) und 1,2 kV im Differentialbetrieb (L/N). Der Spannungsanstiegsschutz in Typ 3 beträgt 1,4 kV im Gleichtakt (L/PE), 1,5 kV im Gleichtakt (N/PE) und 1,4 kV im Gegentakt (L/N). Die Nennbetriebsspannung Ue beträgt 230 VAC +/- 10%. Die Produktfarbe ist weiß (RAL9003). Die Abmessungen sind (B) 72 mm x (H) 94 mm x (T) 75,9 mm. Das Gewicht beträgt 430g. Die Schutzart ist IP20 und IP40 im modularen Gehäuse. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 70°C. Dieses Produkt entspricht den Normen EN 61643-11 und IEC 61643-11.
