Überspannungsableiter, A9L40271, Schneider Electric

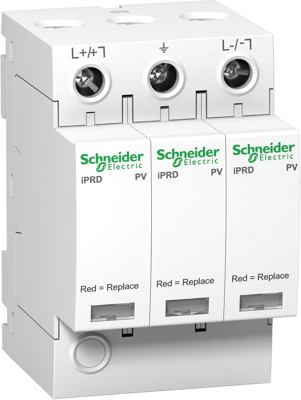

Dieser Acti9 iPRD-DC 40r Gleichstrom-Überspannungsableiter schützt 2P-Photovoltaikanlagen. Er ermöglicht einen schnellen Austausch von beschädigten Patronen. Der Itotal-Entladestrom beträgt 40 kA. Der Nennentladestrom In beträgt 15 kA. Dieses Gerät vom Typ 2 wird zum Schutz vor indirekten Blitzeinschlägen empfohlen. Die Überspannungsableiter mit r-Anzeige verfügen über eine Fernübertragung der zu ersetzenden Patrone. Sie kann umgedreht werden, damit die Phase/Nullleiter/Erdkabel entweder von oben oder von unten eingeführt werden können. Die maximale Dauerbetriebsspannung Uc beträgt 800VDC. Der Schutzpegel Up beträgt 3 kV im Differentialbetrieb und im Gleichtaktbetrieb. Die Nennbetriebsspannung Ue beträgt 800 VDC +/- 10 %. Die Produktfarbe ist weiß (RAL9003). Die Abmessungen sind (B) 54 mm x (H) 85 mm x (T) 69 mm. Die Breite in 9 mm-Abständen beträgt 4. Das Gewicht beträgt 400g. Die Schutzart ist IP20 und IP40 im modularen Gehäuse. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen UTE C 61470-51 und EN 50539-11:2013.
