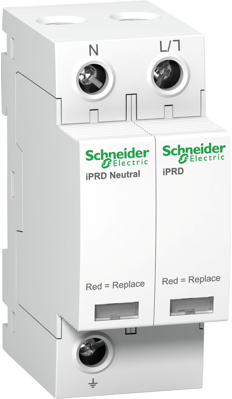

Überspannungsableiter, A9L40501, Schneider Electric
Dieser Acti9 iPRD40r-Überspannungsableiter schützt 1P+N-Installationen. Er ermöglicht einen schnellen Austausch von beschädigten Patronen. Dieses Gerät vom Typ 2 wird für hohe Risikostufen in Eingangsschalttafeln empfohlen. Er bietet eine Fernmeldung der Meldung "Patrone muss gewechselt werden". Das Gerät kann umgedreht werden, damit die Phase/Nullleiter/Erdkabel entweder von oben oder von unten eingeführt werden können. Das Ausschaltvermögen des zugehörigen Leistungsschalters Isc kann bis zu 50 kA betragen. Er ist mit den Erdungssystemen TT und TN-S kompatibel. Die maximale Dauerbetriebsspannung Uc im Gleichtaktbetrieb (zwischen Nullleiter und Erde) beträgt 260 VAC. Die maximale Dauerbetriebsspannung im Differentialbetrieb (zwischen Phase und Nullleiter) beträgt 350 VAC. Der Schutzpegel für die Aufwärtsspannung beträgt 1,4 kV im Gleichtaktbetrieb (N/PE) und 1,6 kV im Differentialbetrieb (L/N). Die Nennbetriebsspannung Ue beträgt 230 VAC oder 400 VAC +/- 10%. Die Produktfarbe ist weiß (RAL9003), die Abmessungen sind (B) 36 mm x (H) 85 mm x (T) 69 mm. Das Gewicht beträgt 220 g. Die Schutzart ist IP20 und IP40 in modularen Gehäusen. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen EN 61643-11 und IEC 61643-11.
