A9L40600 | Schneider Electric

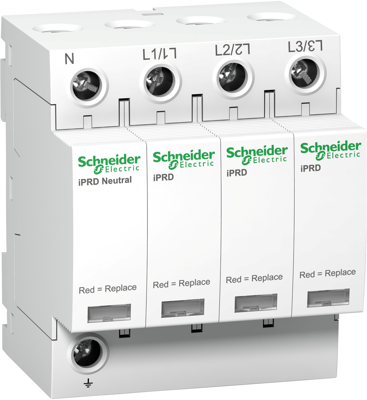

Überspannungsableiter, A9L40600, Schneider Electric

Dieser Acti9 iPRD40-Überspannungsableiter schützt 3P+N-Installationen. Er ermöglicht einen schnellen Austausch von beschädigten Patronen. Dieses Gerät vom Typ 2 wird für Anlagen mit hohem Risiko und für anko mmende Schalttafeln empfohlen. Er kann umgedreht werden, damit die Phase/Nullleiter/Erdkabel entweder von oben oder von unten eingeführt werden können. Das zugehörige Ausschaltvermögen des Leistungsschalters Isc kann bis zu 50 kA betragen. Dieser Acti9 iPRD40 ist mit dem TT- und TN-S-Erdungssystem kompatibel. Der Imax-Nennauslösestrom beträgt 40 kA. Der Nennentladestrom In beträgt 15 kA. Die maximale Dauerbetriebsspannung Uc im Gleichtaktbetrieb beträgt 260 VAC zwischen Nullleiter und Erde und 350 VAC zwischen Phase und Erde. Die maximale Dauerbetriebsspannung Uc im Differentialbetrieb (zwischen Phase und Nullleiter) beträgt 350 VAC. Der Schutzpegel bei Überspannung beträgt 1,4 kV im Gleichtakt (N/PE) und im Differentialbetrieb (L/N). Die Un-Nennbetriebsspannung beträgt 230 VAC oder 400 VAC. Die Betriebsfrequenz beträgt 50 Hz oder 60 Hz. Die Abmessungen sind (B) 72 mm x (H) 85 mm x (T) 69 mm. Die Breite in 9 mm-Abständen beträgt 8. Das Gewicht beträgt 450g. Die Schutzart ist IP20 und IP40 in modularen Gehäusen. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen EN 61643-11 und IEC 61643-11.
