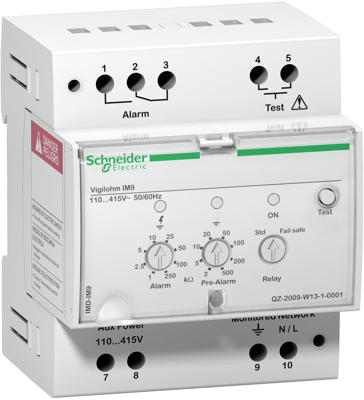

Isolationsüberwachungseinheit, IMD-IM9-OL, Schneider Electric
Dieses Gerät ist für die Überwachung von netzunabhängigen Lasten bestimmt. Es misst den Isolationswiderstand der Last durch Einspeisung eines Gleichstroms zwischen Netz und Erde. Die Konfiguration wird in Abhängigkeit von der Last eingestellt. Die Einstellungen werden auf der Vorderseite des Geräts vorgenommen. Die Einstellungen betreffen die Alarm- und Voralarmschwellen sowie die Einstellung, ob der Motor anlaufen soll oder nicht. Das Gerät ist mit einem manuellen Autotest ausgestattet. Unterschreitet der Isolationswiderstand des Netzes den eingestellten Schwellenwert, d.h. liegt ein Erdschluss vor, wird über das IMD-Ausgangsrelais ein Alarm ausgelöst. Sobald keine Fehler mehr festgestellt werden, wird der Alarm gelöscht und das Alarmrelais kehrt in seinen normalen Zustand zurück. Dieses Produkt kann auf einer DIN-Schiene installiert werden.
