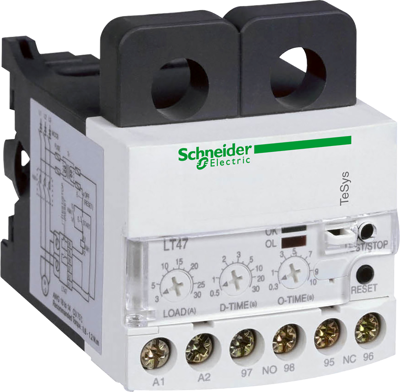

Elektronisches Überstromrelais, LT4730M7S, Schneider Electric
TeSys LR47 elektronisches Überstromrelais, 30A/690V, mit manueller Rückstellung, zur Versorgung mit 200-240V AC, zum Schutz von Motoren mit einem Nennstrom von 3-25A. Es verfügt über 3 Einstellräder für den Schutz: LOAD (3-30A) für die Höhe des Überstroms, O-TIME (0,3-10sec) für die zulässige Dauer des Überstroms, D-TIME (0,5-30sec) für die Anlaufdauer. Darüber hinaus löst das Gerät aus, wenn eine Phase länger als O-TIME fehlt. Das Gerät verfügt über eine Reset-Taste, eine Test-/Stopp-Taste, 2 LED-Anzeigen (Run/Trip), 2 Hilfskontakte 1NO+1NC zur Fehlermeldung. Die Einstellungen können durch Verschließen des transparenten Deckels verriegelt werden. Montage auf DIN-Schiene, ohne Leistungsklemmen (die Ströme werden von 2 Stromwandlern überwacht, die von den Motorkabeln gekreuzt werden). Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC), konform mit der RoHS/REACh-Verordnung.
