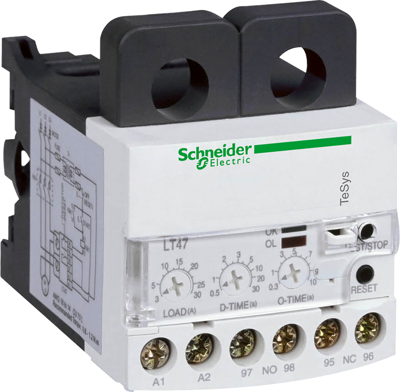

Elektronisches Überstromrelais, LT4760M7A, SCHNEIDER
TeSys LR47 elektronisches Überstromrelais, 60A/690V, mit automatischer Rückstellung, zur Versorgung mit 200-240V AC, zum Schutz von Motoren mit einem Nennstrom von 5-50A. Es verfügt über 3 Einstellräder für den Schutz: LOAD (5-60A) für die Höhe des Überstroms, O-TIME (0,3-10sec) für die zulässige Dauer des Überstroms, R-TIME (1-120sec) für die Verzögerung der automatischen Rückstellung. Außerdem löst das Gerät aus, wenn während mehr als O-TIME eine Phase fehlt. Das Gerät verfügt über eine Reset-Taste, eine Test/Stop-Taste, 2 LED-Anzeigen (Run/Trip), 2 Hilfskontakte 1NO+1NC für die Fehlersignalisierung. Die Einstellungen können durch Verschließen des transparenten Deckels verriegelt werden. Montage auf DIN-Schiene, ohne Leistungsklemmen (die Ströme werden von 2 Stromwandlern überwacht, die von den Motorkabeln gekreuzt werden).
