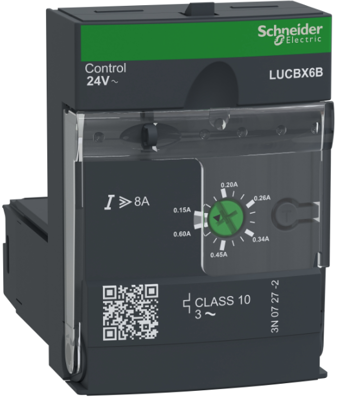

Erweitert Steuereinheit, LUCBX6B, Schneider Electric
Die Steuer- und Diagnoseeinheit TeSys U wird in die fortschrittlichen Leistungssockel LUB120, LUB320 und LUB380 eingesetzt, um eine Startersteuerung TeSys U für 3-Phasen-Motoranwendungen bis zu 0,09kW@400V zu bilden. Er bietet vollen Schutz für Motoren mit einem Nennstrom Ir 0,15-0,6 A (Ir einstellbar), Überlastauslösung Klasse 10, Kurzschluss bei 13 x Irmax, Überstrom bei 14,2 x Ir, Phasenausfall, Isolationsfehler (nur Schutz der Ausrüstung). Für die Diagnose verfügt er über einen thermischen Überlastalarm, der mit einem zusätzlichen Funktionsmodul (separat zu bestellen) verwaltet werden kann, und einen Testtaster für die Überlastsimulation. Verwendung mit einer 24 V Wechselspannung für die Steuerung des Anlassers (über die Steuerklemmen A1/A2 in der Leistungsbasis). Zertifiziert in Verbindung mit einer LUB Power Base (IEC, UL, CSA, CCC, EAC, Marine), Green Premium konform (RoHS/REACh).
