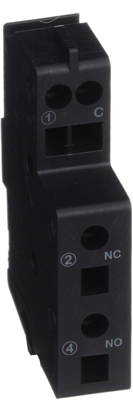

Hilfsschalter, LV426950, Schneider Electric
Es handelt sich um einen einzelnen Standard-Hilfskontakt, der zwei Ferninformationen über den Zustand des Leistungsschalters liefert. Er wird bei den Geräten Compact NSXm und PowerPact B verwendet. Der OF-Kontakt (open/closed) zeigt die Stellung der Hauptkontakte des Leistungsschalters an. Der SD-Kontakt (Auslöseanzeige) zeigt an, ob der Schutzschalter ausgelöst hat. Es gibt ein Hilfskontaktmodell für OF- und SD-Informationen, je nachdem, wo er im Gerät eingebaut ist. Bei diesem Hilfskontakt handelt es sich um einen Wechsler mit einem Öffner und einem Schließer. Der Nennstrom beträgt 5 A und die Mindestlast 2 mA bei 17 VDC. Die Verwendungskategorien sind AC12/AC13/DC12/DC13/DC14. Im Compact NSXm sind 2 Hilfskontakte integriert, deren Vorhandensein auf der Vorderseite durch grüne Markierungen sichtbar ist. Er entspricht der Norm IEC 60947-5-1.
