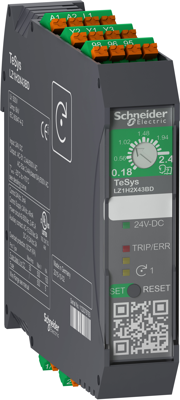

Motorabgang, LZ1H2X43BD, Schneider Electric
TeSys H ultrakompakter Direktstarter, 3-polig, 2,4 A/500 VAC-53, für die Steuerung und den Schutz von 3-Phasen-Motoren bis zu 0,75kW@400V (1HP@480V). Die für die Leistungskontakte verwendete Hybridtechnologie sorgt für eine äußerst kompakte Bauweise (22,5 mm Breite) und eine verlängerte elektrische Lebensdauer von bis zu 30 Millionen Zyklen AC-53. Er bietet eine Steuerung für eine Drehrichtung, einen einstellbaren Motorstrom von 0,18-2,4 A, einen thermischen Überlastschutz der Klasse 10 A mit automatischer/manueller/ferngesteuerter Rückstellung, einen Schutz gegen Phasenausfall und Phasenunsymmetrie sowie einen Schutz gegen Blockieren und Verklemmen des Motors. Er wird mit 24 VDC versorgt und verfügt über Logikeingänge für ON/OFF-Motorbetrieb und Fernrückstellung nach thermischer Auslösung, 1C/O-Kontaktrelais zur Fehleranzeige, LED-Status auf der Vorderseite zur Anzeige von Auslösung und Motorbetrieb. Montage auf DIN-Schiene, Federkraftklemmen für Steuerung und Leistung, kann ohne Derating für Umgebungstemperaturen von -25 bis 70°C eingesetzt werden. Zertifiziert nach mehreren Normen (IEC, UL, CCC), Green Premium-konform (RoHS/REACh).
