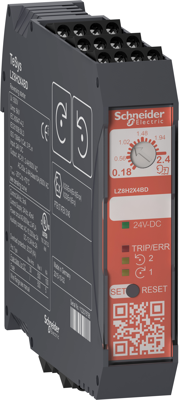

Wendestarter, LZ8H2X4BD, Schneider Electric
TeSys H ultrakompakter Sicherheitsstarter, 3-polig, 2,4 A/500 VAC-53, für die Steuerung und den Schutz von 3-Phasen-Motoren bis zu 0,75kW@400V (1HP@480V). Die für die Leistungskontakte verwendete Hybridtechnologie sorgt für eine sehr kompakte Bauweise (22,5 mm Breite) und eine lange elektrische Lebensdauer von bis zu 30 Millionen Zyklen AC-53. Er bietet eine Steuerung für 2 Drehrichtungen, einen einstellbaren Motorstrom von 0,18-2,4 A, einen thermischen Überlastschutz der Klasse 10 A mit automatischer/manueller/ferngesteuerter Rückstellung, einen Schutz gegen Phasenausfall und Phasenunsymmetrie sowie einen Schutz gegen Blockieren und Verklemmen des Motors. Er kann mit 24 VDC versorgt werden und verfügt über Logikeingänge für FW/RV-Motorrichtung und Fernrückstellung nach thermischer Auslösung, 1C/O-Kontaktrelais zur Fehleranzeige, LED-Status auf der Vorderseite zur Anzeige von Auslösung und Motorlauf. Mit einer integrierten Safe Torq Off (STO) Funktion mit SIL3 Level nach IEC61508-1 und PLe Level nach ISO13849-1, kann er in Sicherheitskettenanwendungen integriert werden. Montage auf DIN-Schiene, Schraubklemmen für Steuerung und Leistung, kann ohne Derating für Umgebungstemperaturen von -25 bis 70°C eingesetzt werden. Zertifiziert nach mehreren Normen (IEC, UL, CCC), Green Premium-konform (RoHS/REACh).
