Hilfsanschluss, LV429272, Schneider Electric

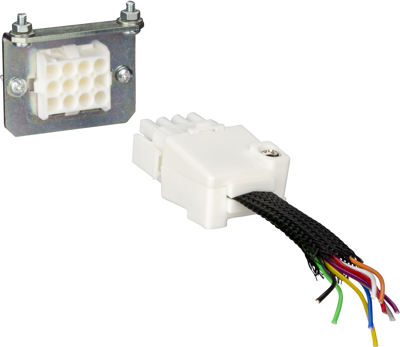

Dies ist ein manueller Steckverbinder für den Anschluss der Hilfsgeräte Compact NSX 100 bis 630. Er ist für ausfahrbare Leistungsschalter geeignet. Er besteht aus einem festen und einem beweglichen Teil mit 9 Drähten. Die Klemmleiste hat nummerierte Klemmen für den Anschluss der Drähte. Der Leitungsquerschnitt beträgt 1,5 mm² für Hilfskontakte und Spannungsauslöser. Der Leitungsquerschnitt beträgt 2,5 mm² für Motorantriebe. Der Leistungsschalter kann mit 3 Handanschlüssen mit je 9 Drähten ausgestattet werden. Wenn sich der ausfahrbare Leistungsschalter in der Trennstellung befindet, bleiben die Hilfskontakte angeschlossen.
