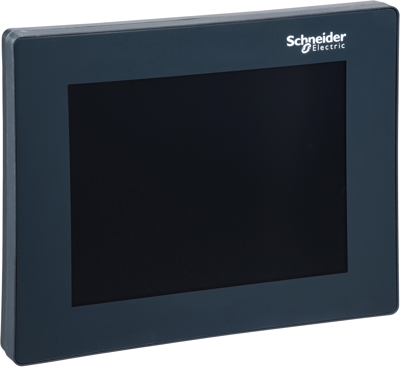

Bildschirm-Modul, LV434128, Schneider Electric
Das FDM128 ist ein intelligentes Ethernet-Schalttafel-Anzeigemodul, das Teil des EnerlinX-Kommunikationssystems ist. Diese Anzeigeeinheit ist mit den Geräten Masterpact, Compact, PowerPact und PowerTag Link kompatibel. Es sammelt Daten von bis zu 8 Geräten über Ethernet, so dass bis zu 160 PowerTag angeschlossen werden können. Das FDM128 zeigt die Messwerte, Alarme und Betriebshilfedaten an. Es verfügt über einen farbigen TFT-LCD-Touchscreen mit einer hohen Auflösung (320 x 240 Pixel). Das FDM128 ist mit einer 24VDC-Klemmleiste und einer RJ45-Buchse für den Ethernet-Anschluss ausgestattet. Es lässt sich durch eine 22 mm Standardtüröffnung leicht in einen Schaltschrank einbauen und hat die Abmessungen 129 mm x 96 mm x 56,5 mm. Der Betriebstemperaturbereich liegt zwischen -10 °C und 55 °C, und die Schutzart ist IP65 auf der Vorderseite. Das Anzeigemodul FDM128 ist vollständig Teil der EcoStruxure Power-Architektur und der Ethernet-fähigen Smart Panels. Die FDM128-Firmware kann mit der EcoStruxure Power Co mmission Software aktualisiert werden.
