LV434205 | Schneider Electric

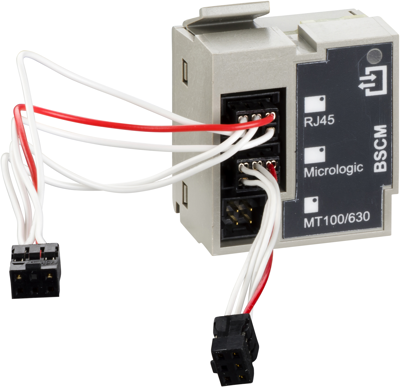

Kontrollmodul, LV434205, Schneider Electric

Dies ist ein Leistungsschalterstatus-Kommunikationsmodul (BSCM) für ComPact NSX Leistungsschalter. Das optionale BSCM für ComPact NSX dient zur Erfassung von Gerätestatusanzeigen und zur Steuerung der kommunizierenden Fernsteuerungsfunktion. Es enthält einen Speicher für die Verwaltung der Wartungsanzeigen. Er dient als Wandler zwischen den analogen Ausgängen der Geräte-Meldekontakte (O/F, SD, SDE) und den digitalen Kommunikationsfunktionen. Es wird für die Kommunikation von Statusanzeigen, Kontrollen und Messungen benötigt. Das BSCM wird im Inneren des Leistungsschalters hinter der Frontabdeckung installiert. Der Anschluss an externe Ethernet- oder Modbus-Schnittstellen (IFE/IFM) erfolgt über die Klemmenleiste des NSX-Kabels. Die Betriebsspannung des BSCM beträgt 24 VDC.
