Steuer- und Auslöseeinheit, LV847283, Schneider Electric

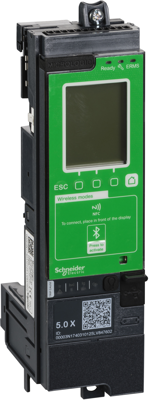

Die Micrologic 5.0 X ist ein elektronisches Steuergerät, das bei den festen Leistungsschaltern MTZ1, MTZ2 und MTZ3 von Masterpact verwendet wird. Dieses Steuergerät ist kompatibel mit MTZ1 06 bis MTZ1 16, MTZ 08 bis MTZ2 40, MTZ3 40 bis MTZ3 63, alle in fester Ausführung. Masterpact MTZ ist die letzte Generation von Hochstrom-Luftleistungsschaltern bis 6300 A, in die fortschrittliche digitale Technologien integriert sind. Masterpact MTZ wurde entwickelt, um elektrische Anlagen vor Schäden durch Überlast, Kurzschlüsse und Erdschlüsse zu schützen. Es ist möglich, die Micrologic X-Steuergeräte jederzeit mit digitalen Modulen anzupassen, um neue Schutz-, Mess- oder Diagnosefunktionen hinzuzufügen. Die Micrologic X-Steuergeräte verfügen über mehrere Kommunikationskanäle, darunter Ethernet, Modbus SL und drahtlose Kommunikationsmöglichkeiten. Micrologic 5.0 X verfügt über einen einstellbaren Langzeitschutz gegen Überlastungen. Außerdem bietet es einen einstellbaren Kurzzeitschutz und einen unverzögerten Schutz gegen Kurzschlüsse. Mit seinem integrierten HMI mit Hintergrundbeleuchtung ermöglicht Micrologic 5.0 X die schnelle Identifizierung von Alarmmeldungen. Die vom Micrologic 5.0 X verarbeiteten Informationen können auf der integrierten HMI mit Hintergrundbeleuchtung, auf einem Smartphone über Bluetooth oder NFC und auf einem PC über den USB-Anschluss angezeigt werden. Die Schutzfunktionen können über das integrierte Display, ein Smartphone über Bluetooth oder mit einem PC mit EcoStruxure Power Transmission eingestellt werden, zusätzlich über Ethernet und Modbus SL-Kommunikation. Masterpact MTZ und Micrologic X sind Teil des EcoStruxure Architektur Systems.
