ILR-11-0003 | SCHURTER
Schurter ILR-11-0003
Einzelpreis (€ / Stk.)
2,9631 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 41 Wochen **
Gesamtpreis:
2,96 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
2,9631 €

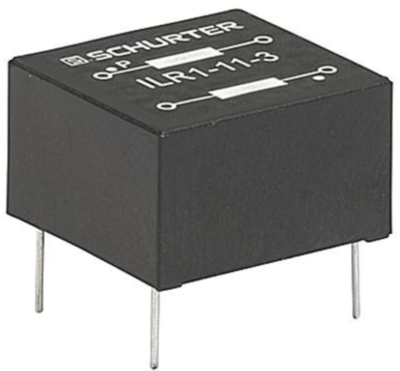

Impulstransformator, ILR-11-0003, SCHURTER
Kostenoptimierter Impulsübertrager für THT-Montage, kurze Anstiegszeit.
Features
- Hohe Isolationsleistung (>2,2 kVAC) zwischen der Primär- und der Sekundärwicklung
- Kleine Kopplungskapazitäten zwischen Primär- und Sekundärwicklungen begrenzen transiente Rückkopplungen von der Stromversorgungsseite zur Steuerelektronik
- Kostenoptimiertes Design
- Die definierte Teilentladungsspannung garantiert eine effektiv unbegrenzte Lebensdauer
Anwendung
- Galvanische Trennung von Antriebs- und Leistungsstromkreis
- Hauptsächlich verwendet in Zündschaltungen mit Thyristoren, Triacs, Leistungstransistoren und IGBTs
- DC/DC-Wandler
- Leitungskopplungstransformatoren in der Hochgeschwindigkeitsdatenübertragung
Technische Daten
| Bauform | THT | |
| Breite | 18.5 mm | |
| Gleichstromwiderstand | 0.3 Ω | |
| Höhe | 11.5 mm | |
| Induktivität | 5 mH | |
| Länge | 17.5 mm | |
| max. Temperatur | 70 °C | |
| min. Temperatur | -25 °C | |
| Windungsverhältnis | 3:1 |
Download
Logistik
| Ursprungsland | LK |
| Zolltarifnummer | 85043180 |
| MSL | MSL 1 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
